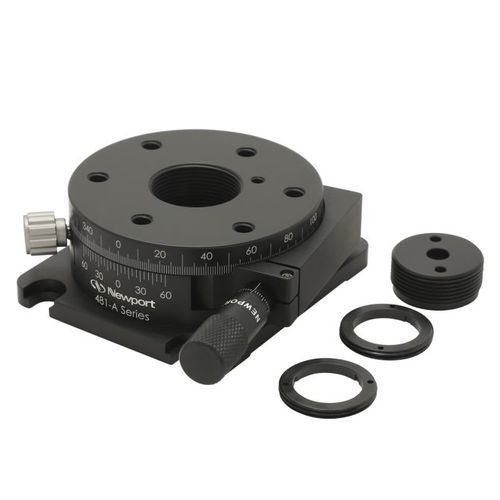

Platina de posicionamiento rotativa M-481 series

eléctricamultiejede precisión

Las platinas de rotación de alto rendimiento 481 ofrecen una rotación suave para componentes montados u ópticas de 1 pulgada con una sensibilidad y un control mejorados respecto a la alternativa de rendimiento estándar. las ópticas de 1/2 pulgada son compatibles cuando se utiliza el adaptador opcional PRA-05. -Rotación precisa con apertura roscada para ópticas de 1 pulgada -Desplazamiento suave en 360° con sensibilidad mejorada -Translación accionada tangencialmente con micrómetro o tornillo de ajuste -Adaptador disponible para montar ópticas de 1/2 pulgada de diámetro rotación gruesa de 360° - Rotación fina de 5 La serie de platinas de rotación 481 es ideal para ajustar la orientación angular de cualquier componente después de girarlo hasta un ángulo aproximado. Las platinas cuentan con una traslación gruesa continua de 360° sobre el rodamiento de precisión perforado que se gira a mano y un ajuste fino de 5° accionado tangencialmente por un micrómetro o un tornillo de ajuste fino de 100 TPI. Para activar el ajuste fino, es necesario bloquear la rotación gruesa con el tornillo de mariposa. En el lateral de la platina hay grabadas marcas de escala que indican cada grado y un Vernier con marcas de 5 arcos min. Montaje óptico versátil Las platinas de rotación de la serie 481 cuentan con una abertura central roscada de 1,063"-20 que permite el montaje seguro de ópticas de 1,0 pulgadas, como placas de ondas y polarizadores, utilizando los anillos de retención incluidos, de ópticas de 0,5 pulgadas en el adaptador PRA-05, o de cubos de separación de haces de 0,5 pulgadas en el soporte CH-0,5. Los polarizadores de calcita de Glan-Laser pueden enroscarse directamente en la abertura roscada. Las platinas 481 también se suministran con un inserto de apertura sólido RSA-1TI que proporcionará un orificio de paso centrado que permitirá el montaje en el eje de un componente óptico apoyado en un poste óptico.
