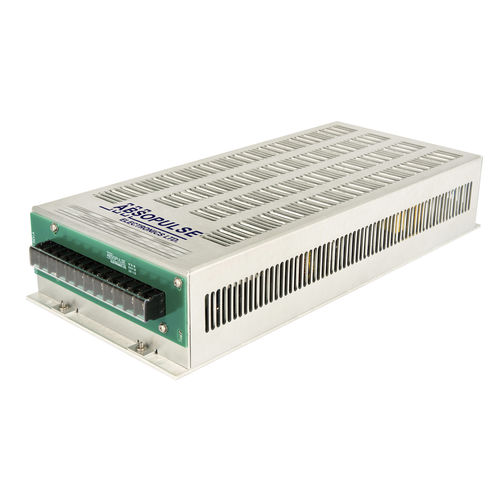

Ondulador DC/AC de bajo ruido CSI 300-FX series

de alta frecuenciaPWMpara aplicaciones industriales

-Tensión de salida sinusoidal -Diseño robusto y probado en la práctica -Entrada filtrada -Refrigeración por conducción/convección -Protección electrónica completa -Topología de diseño probada en campo Este robusto inversor DC-AC de calidad industrial utiliza tecnología PWM de alta frecuencia controlada por microprocesador y probada en campo para generar la potencia de salida requerida con voltaje de salida de onda sinusoidal pura. Es un diseño maduro con un historial en numerosas aplicaciones. La etapa de entrada de CC/CC aumenta la tensión de entrada a una tensión de CC superior, que alimenta el inversor de CC-CC para generar la salida de CA necesaria. La conversión de alta frecuencia permite una construcción compacta, bajo peso y alta eficiencia. La entrada y la salida están filtradas para reducir el ruido. El enfriamiento se realiza por conducción a través de una placa base. La refrigeración adicional se consigue por convección natural a través de las ranuras de refrigeración. Todos los componentes generadores de calor se instalan en bloques de disipadores de calor de aluminio que se conectan térmicamente a la placa base. Esto también garantiza una robustez mecánica excepcional. El recubrimiento conformado proporciona protección contra la humedad y los contaminantes transportados por el aire. La protección electrónica completa, el bajo número de componentes, el gran espacio libre de diseño y el uso exclusivo de componentes con una fiabilidad establecida contribuyen a un alto MTBF. La unidad es fabricada en nuestra planta bajo un estricto control de calidad. ESPECIFICACIONES Voltaje de entrada 24V, 36V, 48V, 125Vdc ±El 15% es estándar Consulte a la fábrica por otros insumos Protección de entrada Limitación de corriente de entrada Varistor Protección contra inversión de polaridad Fusible de seguridad interno
