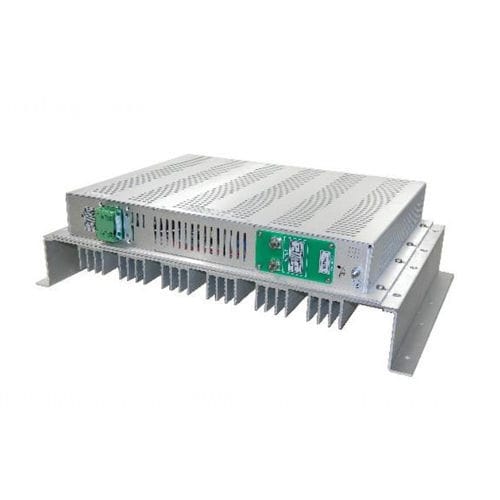

Ondulador DC/AC onda sinusoidal pura CSI 1K F31-HSA

para aplicaciones marinaspara la industria minerapara la industria de transporte

Resumen
Los inversores DC-AC de la serie CSI 1K F31-HSA emplean tecnología PWM de alta frecuencia controlada por microprocesador para generar hasta 1 kVA de onda sinusoidal pura. El diseño incluye una etapa DC-DC que eleva la tensión de entrada a un bus DC superior que alimenta el inversor DC-AC para producir una salida AC continua y con baja distorsión. Opciones de salida: 115 Vac continuos a 60 Hz o 400 Hz, y 230 Vac continuos a 50 Hz. El neutro de salida está referenciado al chasis; salida flotante aislada disponible bajo pedido. La eficiencia típica a plena carga es aproximadamente 80 %. Opciones disponibles: alarma de fallo de salida (Form C) y parada remota.

Construcción mecánica y refrigeración
Las unidades se refrigeran por convección mediante un conjunto disipador (HSA) con aletas fijadas en la superficie inferior. Esta solución permite el montaje sobre superficies irregulares o térmicamente no conductoras (p. ej. madera, plástico, ladrillo) y el funcionamiento sin ventiladores ni disipadores externos. El conjunto HSA puede montarse en chasis o en panel de 19 pulgadas. Diseñado para operar entre -25°C y +50°C a plena especificación sin reducción de potencia.

Aplicaciones
La serie CSI 1K F31-HSA es adecuada para empresas eléctricas, minería, aplicaciones marinas, automatización industrial y transporte que requieren alimentación AC limpia y fiable desde fuentes DC.

EMI, normas de seguridad y protecciones electrónicas
El filtrado de entrada y salida reduce el rizado y las emisiones conducidas. La entrada cumple EN55032 Clase A con márgenes; Clase B disponible como opción. Cumple EN62368-1 y normas internacionales UL/CSA equivalentes. Las protecciones electrónicas incluyen aislamiento entrada-chasis/salida de 1000 Vdc, limitación de corriente de entrada, limitación de corriente de salida con protección contra cortocircuitos y apagado térmico con recuperación automática en caso de refrigeración insuficiente.

Especificaciones clave

• Potencia nominal: 1000 VA (versión 24 Vdc con reducción a 750 VA)
• Salida: 115 Vac continuos @ 60 Hz o 400 Hz; 230 Vac continuos @ 50 Hz
• Tensiones de entrada: 24 Vdc (reducida), 36 Vdc, 48 Vdc, 125 Vdc, 250 Vdc
• EMI: EN55032 Clase A (Clase B opcional)
• Normas: diseñado para cumplir UL458 equivalente y EN62368-1
• Refrigeración: convección mediante HSA con aletas; funcionamiento sin ventilador
• Montaje: HSA permite montaje sobre superficies irregulares y no conductoras; compatible con chasis o panel de 19 pulgadas
• Temperatura de funcionamiento (especificación completa): -25°C a +50°C
• Protecciones: aislamiento 1000 Vdc entrada-chasis/salida; limitación de corriente de entrada; limitación de corriente y protección contra cortocircuitos; apagado térmico con recuperación automática
• Eficiencia típica a plena carga: ≥ 80%
• Construcción robusta; placas internas con recubrimiento conformal
• Dimensiones de la carcasa con HSA: 572 x 150 x 356 mm (An x Al x Prof)

Especificaciones técnicas

• Serie: CSI 1K F31-HSA
• Potencia nominal: 1000 VA (24 Vdc reducida a 750 VA)
• Entradas: 24 Vdc (reducción), 36 Vdc, 48 Vdc, 125 Vdc, 250 Vdc
• Salidas: 115 Vac @ 60 Hz o 400 Hz; 230 Vac @ 50 Hz
• Método de refrigeración: convección mediante HSA con aletas; funcionamiento sin ventilador
• Montaje: compatible con chasis o panel de 19 pulgadas; permite montaje en superficies térmicamente no conductoras
• Temperatura de funcionamiento: -25°C a +50°C (especificación completa)
• Eficiencia: típicamente ≥ 80% a plena carga
• Protecciones: aislamiento 1000 Vdc entrada-chasis/salida; limitación de corriente de entrada; limitación y protección contra cortocircuitos; apagado térmico con recuperación automática
• Conformidad: EN55032 Clase A (Clase B opcional); EN62368-1; UL458 equivalente
