Ondulador DC/AC onda sinusoidal pura CTP 6K-48/600-2X3U7

sinusoidalpara aplicaciones industrialespara altas cargas

Resumen del producto
La serie CTP 6K-48/600-2X3U7 es un inversor DC-AC modular de 6 kVA que proporciona una salida trifásica continua de 600 Vrms (L-L) a partir de una entrada nominal de 48 Vdc (rango de operación 42–60 Vdc). La conversión de alta frecuencia controlada por microprocesador genera una salida AC senoidal pura con protecciones electrónicas completas.

Construcción mecánica

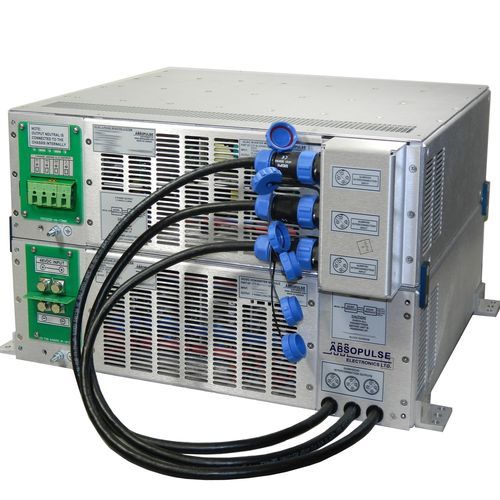

La serie consta de dos módulos 3U7 robustos (configuración 2x3U7) para montaje en chasis o en rack de 19in. Los módulos se interconectan mediante cables y conectores. Dimensiones típicas ensambladas 2x3U7 chasis (6U): 10.5 x 17 x 15 in (267 x 432 x 382 mm). Para 2x3U7 rack 19in (6U): 10.5 x 19 x 15 in (267 x 483 x 382 mm).

Aplicaciones

• Ensayos y verificación de equipos trifásicos en laboratorios de ingeniería
• Suministro a sistemas motorizados, bombas, climatización y compresores
• Instalaciones industriales y equipos pesados que requieren alimentación trifásica senoidal

EMI, seguridad y protección electrónica
Entrada y salida filtradas para bajas emisiones conducidas; la entrada cumple EN 55032 Clase A con margen. Diseñado para cumplir UL 458 y EN 61010-1. Protecciones integradas: limitación de corriente de arranque, protección contra inversión de polaridad, aislamiento entrada-chasis 2250 Vdc, limitación de corriente de salida con protección contra cortocircuito y apagado térmico con recuperación automática. Opciones: parada/activación remota y alarma de fallo de salida tipo Form C.

Refrigeración
Ventiladores internos de alta calidad proporcionan el caudal de aire necesario para operar de 0°C a +50°C con plena especificación. El aire se toma por la unidad y se expulsa por el lado de bornes. Hay variantes disponibles para rangos de temperatura ampliados.

Conversión de potencia AC de calidad industrial
Diseñado y fabricado como equipo de conversión de potencia AC de calidad industrial/OEM, la línea abarca inversores trifásicos desde unos cientos de VA hasta y más allá de 10 kVA para soportar pruebas, OEM e instalaciones industriales.

Especificaciones clave

• Potencia de salida: 6 000 VA senoidal
• Entrada DC: 48 Vdc nominal (rango 42–60 Vdc); corriente máxima de entrada 171 A
• Salida AC: 600 Vrms L-L, 3 fases continuas a 60 Hz (opción 50 Hz disponible)
• Todos los neutros conectados internamente al chasis (GND) en configuración en Y
• EMI: EN 55032 Clase A con margen
• Diseñado para cumplir: UL 458, EN 61010-1
• Refrigeración: ventiladores internos, entrada de aire y expulsión en el lado de bornes
• Ambiente de funcionamiento: 0°C a +50°C (plena especificación); variantes de rango extendido disponibles
• Opciones: alarma de fallo de salida (Form C), parada/activación remota
• Protecciones: limitación de arranque, inversión de polaridad, limitación de corriente de salida, protección contra cortocircuitos, apagado térmico con recuperación automática
• Eficiencia típica a plena carga: ~80%
• Configuraciones mecánicas: 2x3U7 chasis y 2x3U7 rack 19in (dimensiones ensambladas arriba)
• Aislamiento: 2250 Vdc entrada-chasis
