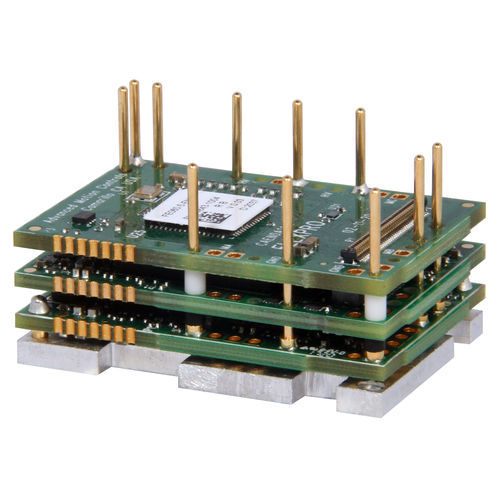

Servo-variador DC FE060-5-IPM

paso a pasocon escobillasbrushless

Descripción general
El FE060-5-IPM es un servoaccionamiento FlexPro® para montaje en PCB con arquitectura IMPACT™, diseñado para servosistemas distribuidos o centralizados. Proporciona ajuste completo de las lazos de control servo, admite comunicación por Ethernet/IP y se pone en marcha mediante una interfaz USB.

Características clave

• Factor de forma: Montaje en PCB
• Familia: FlexPro®
• Arquitectura IMPACT™ con ajuste completo de lazos
• Interfaz de puesta en servicio: USB
• Red: Ethernet/IP
• Seguridad funcional: Safe Torque Off (STO)
• Dimensiones: 38,1 x 25,4 x 16,0 mm; Peso: 22,7 g

Control / Opciones de mando

• ±10 V analógico
• Paso y dirección (5V)
• Seguimiento de encoder
• Indexación
• Jogging
• A través de la red
• Secuenciación

Retroalimentación primaria

• BiSS C-Mode
• EnDat® 2.2
• Sensores Hall
• Encoder incremental
• Tacómetro (±10 VDC)

Modos de funcionamiento

• Modos de perfil
• Control de corriente
• Control de posición
• Control de velocidad

Tipos de motor soportados

• Trifásico (sin escobillas)
• Monofásico (con escobillas)
• Paso a paso

Documentación y descargas

• Ficha técnica FE060-5-IPM
• Carpeta CAD (STP, IGS, SLDPRT, STL)
• Manual de instalación FlexPro® PCB Mount HW
• Manual de comunicación Ethernet/IP (FlexPro) y diccionario de objetos
• Archivos EDS y Add-On FlexPro® Ethernet/IP
• Instrucciones Add-On FlexPro EtherNet/IP y recomendaciones de cableado
• Software ACE™ y guías de usuario (instalación, inicio rápido, notas de la versión)

Especificaciones técnicas

• Modelo: FE060-5-IPM
• Familia: FlexPro®
• Factor de forma: Montaje en PCB
• Corriente continua: 5 A
• Pico de corriente: 10 A
• Tensión de alimentación DC: 10–55 VDC
• Tensión de alimentación AC: N/A
• Comunicación de red: Ethernet/IP
• Seguridad funcional: Safe Torque Off (STO)
• Dimensiones (mm): 38,1 x 25,4 x 16,0
• Peso (g): 22,7
• Interfaz de puesta en servicio: USB
• Arquitectura interna: IMPACT™
