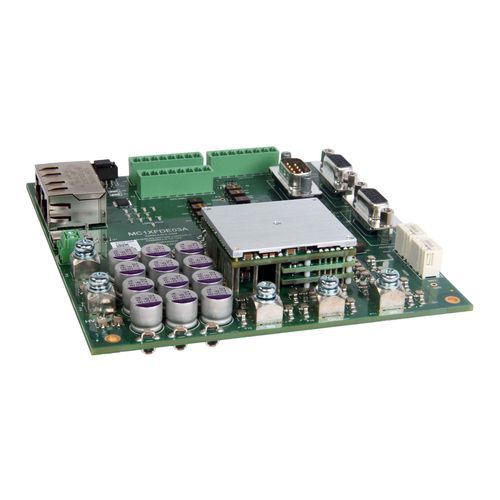

Servo-variador DC FD100-50-IPM

monofásicotrifásicobrushless

Descripción del producto
El FD100-50-IPM es un conjunto de placa de desarrollo y accionador servo para el servodrive FlexPro® FE100-50-IPM con arquitectura IMPACT™. Los conectores estándar simplifican las conexiones al controlador, motor, alimentación y retroalimentación. La placa está diseñada para prototipado y es adecuada para uso en producción e industriales.

Control / Mando

• ±10 V analógico
• Step & Direction (5V)
• Seguimiento de encoder
• Indexado
• Jogging
• Por la red
• Secuenciación

Retroalimentación principal

• BiSS modo C
• EnDat® 2.2
• Halls
• Encoder incremental
• Tacómetro (±10 VDC)

Modo de operación

• Modos de perfil
• Corriente
• Posición
• Velocidad

Tipo de motor

• Trifásico (sin escobillas)
• Monofásico (con escobillas)
• Paso a paso

Descargas del producto & Software (solo títulos)

• FD100-50-IPM Datasheet
• FlexPro® PCB Mount HW Installation Manual
• Ethernet/IP Communication Manual (FlexPro)
• FlexPro® Ethernet/IP EDS and Add-On Files
• FlexPro EtherNet/IP Add-On Instructions
• FlexPro Wiring Recommendations
• ACE™ Software (configuration software for FlexPro™ digital servo drives)
• ACE™ User Manual
• ACE™ Quick Start Guide
• ACE™ Release Notes
• Multiple Application Notes (App Note 003, 023, 027, 028, 030, 034, 035, 037, 040, 041, 050, 062, etc.)
• Contenido de vídeo instructivo (p. ej., prácticas de cableado correctas)

Características técnicas / Especificaciones

• Factor de forma: Placa de desarrollo
• Familia: FlexPro
• Estado del producto: Activo
• Corriente continua (A): 50
• Corriente pico (A): 100
• Tensión de alimentación DC (VDC): 20 - 90
• Tensión de alimentación AC (VAC): -
• Comunicación de red: Ethernet/IP
• Seguridad funcional: Safe Torque Off (STO)
• Tamaño (mm): 133.4 x 127.0 x 19.0
• Peso (g): 283.5
