Servo-variador DC FE060-25-IPM

de corriente continuapaso a pasocon escobillas

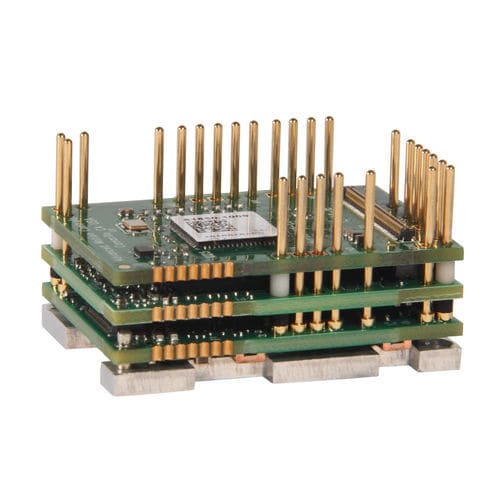

Descripción El servoaccionamiento de montaje en PCB FE060-25-IPM FlexPro® con arquitectura IMPACT™ ofrece un control completo de ajuste de todos los bucles del servo y está diseñado para sistemas servo distribuidos o centralizados. Este servoaccionamiento utiliza comunicación Ethernet/IP y se pone en marcha mediante una interfaz USB.

Características clave

• Servoaccionamiento FlexPro® para montaje en PCB
• Arquitectura IMPACT™
• Control completo de sintonización de todos los bucles
• Diseñado para sistemas servo distribuidos o centralizados
• Comunicación de red Ethernet/IP
• Puesta en marcha vía interfaz USB
• Seguridad funcional: Safe Torque Off (STO)

Control / Mando

• ±10 V analógico
• Paso y dirección (5 V)
• Seguimiento de encoder
• Indexación
• Jogging
• A través de la red
• Secuenciación

Retroalimentación primaria

• BiSS modo C
• EnDat® 2.2
• Sensores Hall
• Encoder incremental
• Tacómetro (±10 VDC)

Modos de funcionamiento

• Modos de perfil
• Corriente
• Posición
• Velocidad

Tipos de motor compatibles

• Trifásico (sin escobillas)
• Monofásico (con escobillas)
• Paso a paso

Descargas de producto (documentos y recursos)

• Ficha técnica FE060-25-IPM
• Carpeta CAD comprimida con modelos STP, IGS, SLDPRT y STL
• Manual de instalación FlexPro® PCB Mount HW
• Manual de comunicación Ethernet/IP (FlexPro)
• Archivos EDS y Add-On FlexPro® Ethernet/IP
• Instrucciones Add-On FlexPro EtherNet/IP
• Recomendaciones de cableado FlexPro

Notas de aplicación (ejemplos)

• App Note 003 — DigiFlex® Performance™ Drive Peak Current Recovery
• App Note 023 — Recomendaciones de ferrita
• App Note 027 — Motion Engine: configurar el generador de movimiento interno para indexación y secuencias
• App Note 028 — Mode Switching: cambio en caliente entre modos y ajustes de ganancia para ciertos accionamientos digitales
• App Note 030 — Ajuste de lazo de corriente en motores de inducción AC
• App Note 034 — Ejemplos de Programmable Limit Switch (PLS)
• App Note 035 — Visión general y ejemplos de secuenciación
• App Note 037 — Proceso de configuración de motor paso a paso
• App Note 040 — Configuración de retroalimentación absoluta
• App Note 041 — DigiFlex® Performance™ Drives en aplicaciones de alta velocidad
• App Note 050 — Resolución de problemas de conexión USB y RS232
• App Note 062 — Home to Hard Stop

Conformidad y aprobaciones

• CE (Compatibilidad electromagnética Clase A y LVD)
• Seguridad funcional (FlexPro® Servo Drives con Safe Torque Off)
• ISO 9001:2015
• REACh
• RoHS III
• UL (número de expediente E140173 para conformidad en EE. UU. y Canadá)
• CMRT (Conflict Mineral Reporting Declaration)

Especificaciones técnicas

• Factor de forma: Montaje en PCB
• Familia: FlexPro®
• Estado del producto: Activo
• Corriente continua (A): 25
• Pico de corriente (A): 50
• Tensión de alimentación DC (VDC): 10 - 55
• Tensión de alimentación AC (VAC): -
• Comunicación en red: Ethernet/IP
• Seguridad funcional: Safe Torque Off (STO)
• Tamaño (mm): 38,1 x 25,4 x 16,0
• Peso (g): 22.7
