Grupo compresor de gas Ace III HE Zero Loss

de pistónde accionamiento por correaestacionario

Resumen
El Ace III HE Zero Loss es un compresor de línea helio de 3 etapas, diseñado para la compresión industrial y la recuperación de gas en versión Zero Loss. Integra filtración avanzada, separación de condensados y componentes adecuados para funcionamiento intensivo y continuo.

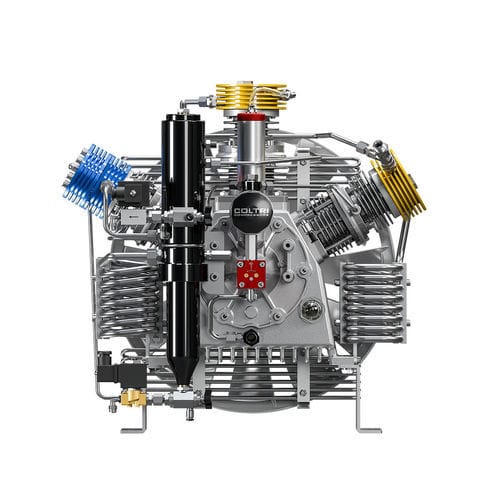

Características principales — Unidad de bombeo

• Unidad de bombeo de 3 etapas con recuperación de gas (versión Zero Loss)
• Monobloque de aluminio
• Lubricación forzada mediante bomba de engranajes de baja presión
• Válvulas de seguridad después de cada etapa de compresión
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Separadores de condensados después de la etapa de media presión y de la etapa final de alta presión
• Cilindros de aluminio fundido a presión con alta disipación térmica y camisa nicasil
• Bielas de aluminio forjado y cigüeñal en acero forjado
• Válvulas de 2ª y 3ª etapa en acero inoxidable
• Tercera etapa en acero templado con 5 segmentos especiales de fundición
• Rodamientos de rodillos y almohadillas de empuje en 2ª/3ª etapas para trabajos intensivos y reducción de fuerzas laterales
• Elemento filtrante Hyperfilter con carbón activo para purificación

Equipo de serie

• Doble sistema Hyperfilter certificado PED
• Sistema de separación de condensados
• Chasis cabinado silenciado, color negro RAL 9005
• Control del compresor con drenaje automático de condensados
• Presostato electrónico y manómetros interetapas

Motor eléctrico
Motor eléctrico trifásico que transmite el movimiento a la unidad de bombeo por correa. Potencias disponibles: 4 a 7,5 kW.

Sistema de purificación Hyperfilter / Maxifilter
El sistema Hyperfilter/Maxifilter permite el tratamiento fiable de gases técnicos. Instalado después del separador final y antes de la válvula de mantenimiento de presión; incluye separadores tras la 2.ª y 3.ª etapas como barrera primaria frente a la humedad. Capacidad filtrante (aire de entrada 20°C, 200 bar): 52.500 m³.

Armario eléctrico

• Interruptor ON/OFF con protección del motor
• Presostato electromecánico/electrónico para detener el compresor al alcanzar la presión final
• Drenaje de todos los separadores interetapas y del separador final en funcionamiento
• Temporizador para el drenaje automático de condensados
• Puesta en marcha sin carga integrada (descarga automática al apagado)
• Depósito de recogida de condensados 5 L (útil aprox. 3 L) con silenciador
• Manómetros interetapas para monitorización y comprobación de estanqueidad de válvulas

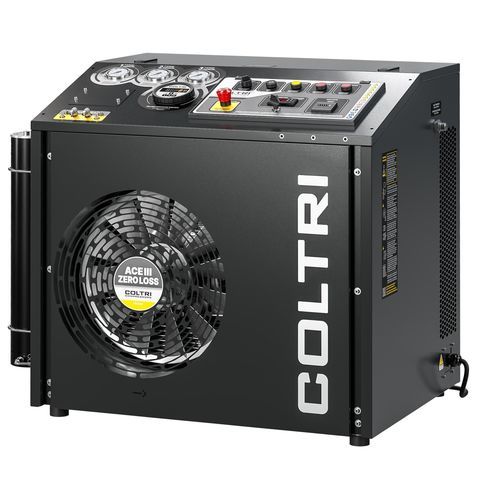

Chasis y mantenimiento
Chasis cabinado silenciado diseñado para facilitar el mantenimiento. Placa portamotor basculante para tensión constante de la correa, indicador exterior de nivel y vaciado de aceite, consola de control con manómetros interetapas, indicador de temperatura interna, alarmas de secuencia de fases y falta de aceite, mandos de marcha/parada y purga manual de condensados. Acabado con pintura en polvo resistente color Negro RAL 9005.

Especificaciones técnicas

• Tipo: unidad de bombeo a 3 etapas con recuperación de gas (versión Zero Loss)
• Motor: trifásico 4–7,5 kW
• Filtrado: Hyperfilter doble certificado PED; capacidad Maxifilter 52.500 m³ (20°C, 200 bar)
• Lubricación: forzada mediante bomba de engranajes de baja presión
• Materiales: monobloque aluminio, tubería y accesorios AISI 316, cilindros con recubrimiento nicasil, componentes forjados
• Tercera etapa: acero templado con 5 segmentos de fundición especial
• Rodamientos: rodillos para uso intensivo; almohadillas de empuje 2ª/3ª etapas
• Gestión de condensados: separadores interetapas y final; depósito 5 L (útil ≈ 3 L) con silenciador; drenaje automático/manual
• Control: presostato electrónico/electromecánico, manómetros interetapas, puesta en marcha sin carga, temporizador de drenaje
• Chasis: cabinado silenciado, diseño para fácil mantenimiento, acabado Negro RAL 9005
• Aplicaciones: línea helio y compresión de gases técnicos (purificación y recuperación)
