Compresor de pistón Ace VI HE Zero Loss

de pistónalternativode helio

Visión general
Ace VI HE Zero Loss es un compresor de 4 etapas de la línea Helio con recuperación y purificación de gas, diseñado para operación de bajo ruido y recuperación sin pérdidas de gases técnicos. Integra un grupo de bombeo monobloque en aluminio, gestión avanzada de condensados y el sistema de purificación Hyperfilter de carbón activo.

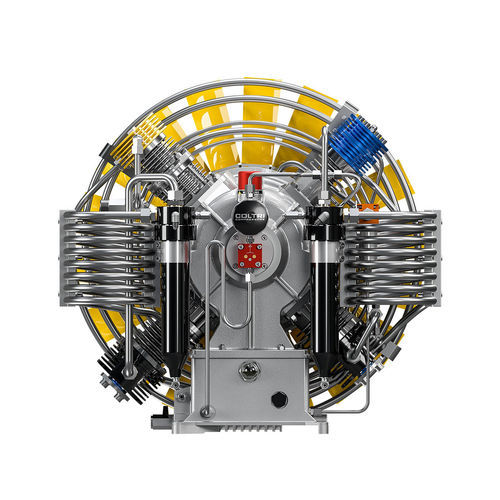

Unidad de bombeo y materiales

• Unidad de bombeo de 4 etapas con recuperación de gas (primera etapa dedicada)
• Monobloque en aluminio
• Lubricación forzada con bomba de engranajes de baja presión
• Tuberías, accesorios y tuercas en acero inoxidable AISI 316
• Separadores de condensados intermedios tras la 2ª y 3ª etapas
• Separador final de condensados de alta presión
• Válvulas de seguridad tras cada etapa
• Cilindros especiales de fundición con lapeado de baja rugosidad
• Bielas de aluminio forjado y cigüeñal en acero forjado
• Válvulas de alto caudal en etapas 1–3
• Rodamientos de rodillos de alta resistencia
• 4ª etapa en acero templado con 6 segmentos especiales de fundición
• Almohadillas de empuje en 2ª y 3ª etapas para eliminar fuerzas laterales
• Sistema de filtrado Hyperfilter de carbón activo

Motor
Motor eléctrico trifásico que acciona la unidad de bombeo. Potencias disponibles: 11 a 15 kW para este modelo.

Sistema de depuración
El Hyperfilter está situado tras el separador final y antes de la válvula de mantenimiento de presión para garantizar el tratamiento fiable de los gases técnicos. Capacidad filtrante (aire de entrada 20°C, 200 bar): 52.500 m³.

Armario eléctrico

• Interruptor ON/OFF con protección del motor
• Presostato electromecánico que detiene el compresor a la presión final
• Drenaje de separadores interetapas y del separador final durante el funcionamiento
• Temporizador para dispositivo automático de evacuación de condensados
• Puesta en marcha sin carga integrada (descarga automática al apagar)
• Depósito de recogida de condensados: 5 L silenciado, aprox. 3 L útiles
• Manómetros interetapas para visualización de presiones por etapa

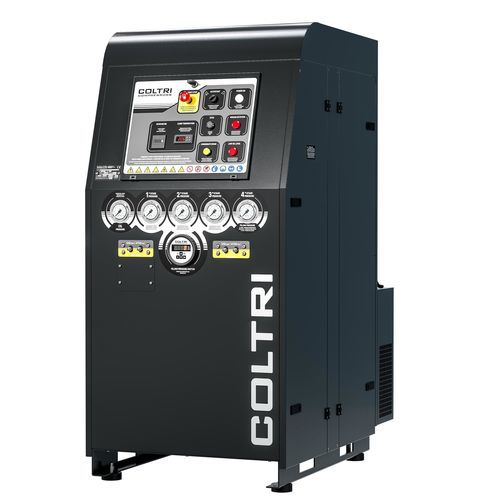

Marcado y chasis
Chasis cabinado insonorizado con desarrollo vertical para entornos de bajo ruido. Indicador de nivel de aceite y vaciado accesibles desde el exterior. Consola de control con manómetros interetapas, manómetro de aceite, indicador de temperatura interna, alarmas de secuencia de fases y falta de aceite, controles de marcha/parada y vaciado manual de condensados. Estructura en acero con pintura en polvo resistente a arañazos, color Negro RAL 9005.

Equipamiento de serie

• Doble sistema Hyperfilter certificado PED
• Sistema de separación de condensados
• Color del bastidor: Negro RAL 9005
• Control del compresor y sistema automático de drenaje de condensados
• Presostato electrónico
• Manómetros de control entre etapas
• Cabinet insonorizado con absorbente acústico

Especificaciones técnicas

• Modelo: Ace VI Zero Loss
• Marca: Coltri Compressors
• Tipo: Compresor de 4 etapas con recuperación de gas (línea Helio)
• Unidad de bombeo: monobloque aluminio; cilindros en fundición especial; bielas forjadas; cigüeñal en acero forjado
• Lubricación: forzada con bomba de engranajes baja presión
• Materiales: tuberías y accesorios en AISI 316
• Gestión de condensados: separadores intermedios y separador final; depósito condensados 5 L (~3 L útil)
• Filtrado: Hyperfilter de carbón activo; doble Hyperfilter certificado PED incluido
• Capacidad filtrante: 52.500 m³ (20°C, 200 bar)
• Motor: trifásico, disponible 11–15 kW
• Seguridad: válvulas de seguridad tras cada etapa; presostato final
• Instrumentación: manómetros interetapas y control de drenaje automático
