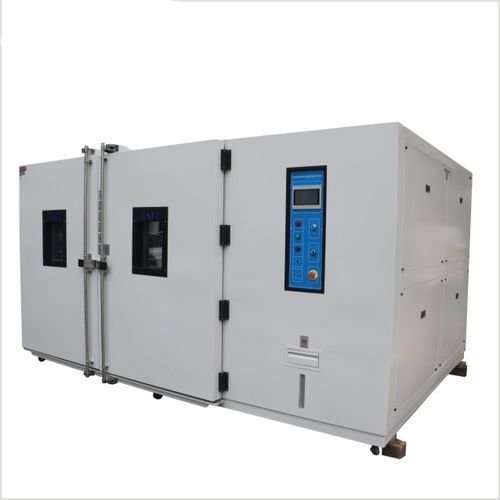

Cámara climática THR

termostáticade humedadde temperatura

Descripción del producto
Cámara ambiental walk-in diseñada para ensayos de estabilidad de temperatura y humedad. Disponible en construcción modular con paneles de espuma o en versión totalmente soldada. Dimensiones internas y configuración personalizables para alojar productos completos y flujos de laboratorio.

Tipos de diseño

• Cámaras walk-in modulares: construcción con paneles de espuma ensamblados in situ para tamaños de sala flexibles.
• Cámaras walk-in soldadas (sólidas): estructura totalmente soldada para rangos de temperatura/humedad ampliados y tasas de cambio más rápidas.

THR Series — Resumen
THR Series es una sala de temperatura y humedad con tuberías y conductos integrados, controlador táctil todo en uno y funciones PLC. La configuración de la sala, el aislamiento y los accesorios internos son personalizables para ajustarse al tamaño del equipo bajo prueba y a los procedimientos. Sectores típicos: electrónica, automoción, LED, PCB y pruebas de electrodomésticos.

Características clave

• Control PID de temperatura y humedad con regulación en lazo cerrado para condiciones estables.
• Perfiles programables: hasta 100 patrones × 999 segmentos con control de velocidad de rampa.
• Sensor de humedad en tiempo real para control preciso.
• Termostato de sobrecalentamiento independiente para proteger muestras y cámara.
• Puerto de prueba de cable de 50 mm para el paso de cables hacia el equipo en prueba.
• Exportación de datos vía USB para registro y trazabilidad.
• Ventana de observación doble acristalamiento calefactada con iluminación interior (antivaho).
• Suministro de agua externo para el humidificador con capacidad de autorreciclaje.

Normas y aplicaciones

• Normas compatibles: series IEC 68-2, MIL-STD-810F/G, ISO 16750-3 y normas ambientales relacionadas.
• Aplicaciones: ensayos de fiabilidad de producto completo para ordenadores, pantallas, impresoras, conjuntos LED/PCB, componentes automotrices, electrodomésticos, equipos de telecomunicaciones, I+D y laboratorios de certificación.

Seguridad y protección
Siete capas de protección independientes que incluyen conexión a tierra, detección de fuga/rotura, protección contra cortocircuito del calentador, protección por sobrecarga del motor del ventilador, protección de compresor contra sobretensión/sobrecarga y protección por falta de agua.

Instalación y soporte in situ
Instalación y puesta en servicio disponibles in situ (según ubicación). El soporte cubre planificación del sitio y utilidades, montaje y conexiones, calibración de temperatura/humedad, formación de operadores y entrega.

Entregables y servicio

• Manual de instalación y operación con diagramas eléctricos y lista de verificación de puesta en marcha.
• Lista de embalaje para exportación y documentos de envío.
• Garantía de 12 meses que cubre la cámara, el sistema frigorífico y el controlador.
• Plazo estándar para cámaras walk-in personalizadas: 30–40 días laborables desde los planos confirmados.
• Soporte técnico remoto de por vida incluido.

Proceso de servicio (alto nivel)

• Revisión de requisitos y cotización (respuesta típica en un día hábil).
• Informe de selección gratuito: configuración recomendada, grado de temperatura y rango de humedad.
• Producción: plazo de fabricación personalizado típicamente 30–40 días laborables desde los planos confirmados.
• Envío: embalaje para exportación y entrega mundial.
• Instalación y soporte: soporte remoto incluido; puesta en servicio in situ disponible.

Notas
Las dimensiones internas, los rangos de temperatura y humedad y los requisitos especiales son personalizables. Capacidad de carga del suelo de laboratorio: 600 kg/m² (carga uniforme).

Especificaciones técnicas

• Modelo: THR Series (Temperature Humidity Room)
• Dimensiones internas: personalizables en fábrica
• Rango de temperatura: Bajo: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C; Alto: 80 °C (80 °C ~ 150 °C opcional)
• Rango de humedad: 20% ~ 98% H.R. (10–98% / 5–98% disponibles como opciones especiales con deshumidificador)
• Resolución de indicación / Uniformidad de distribución: 0,1 °C; 0,1% H.R. / ±2,5 °C; ±3,5% H.R.
• Precisión de control: ±0,5 °C; ±2,5% H.R.
• Velocidad de subida / bajada de temperatura: Subida aprox. 0,1 ~ 3,0 °C/min; Bajada aprox. 0,3 ~ 1,0 °C/min (tasas más rápidas opcionales)
• Sistema de refrigeración: refrigerado por agua o por aire
• Compresor: marca francesa Tecumseh; marca alemana Bizer
• Dispositivos de protección: interruptor sin fusible; protección contra sobrecarga del compresor; protección alta/baja de tensión del refrigerante; protección por sobrehumedad y sobretemperatura; fusibles; sistema de advertencia de fallos; protección por falta de agua
• Accesorios opcionales: rampa para carro; registrador; purificador de agua; deshumidificador
• Alimentación: CA 380 V (±10%), 50/60 Hz, 3 fases, 5 hilos
• Capacidad de carga del suelo del laboratorio: 600 kg/m² (carga uniforme)
