Cámara climática THR

termostáticade humedadde temperatura

Resumen

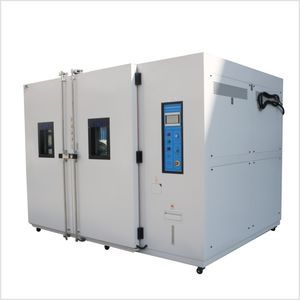

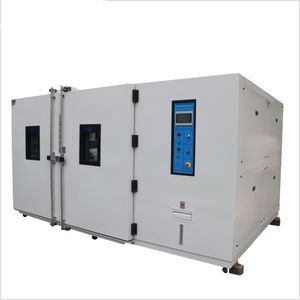

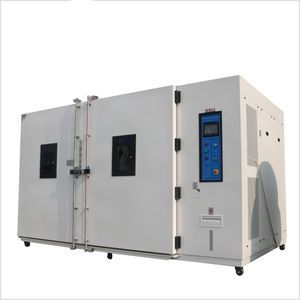

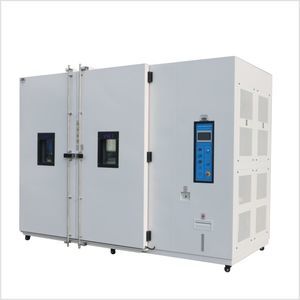

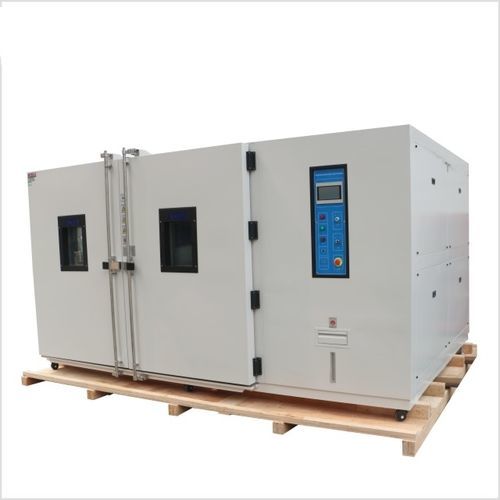

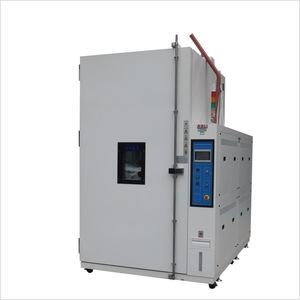

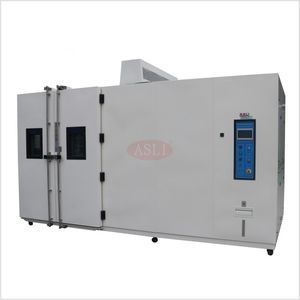

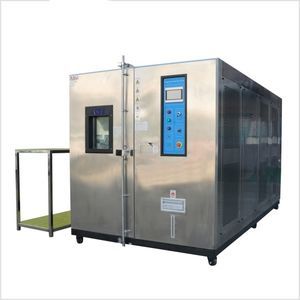

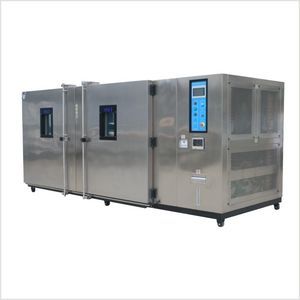

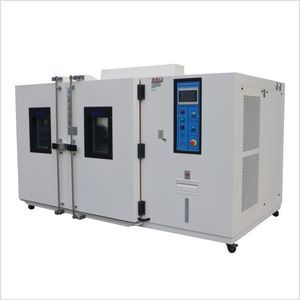

La cámara climática Walk-in THR Series es una sala ambiental personalizable para ensayos acelerados de temperatura y humedad en piezas grandes y productos completos, incluidos paneles solares fotovoltaicos, electrónica, componentes automotrices, sistemas LED y electrodomésticos. El sistema integra control de temperatura y humedad, perfiles programables, múltiples protecciones de seguridad y soporte de instalación en sitio.

Serie / Identidad
THR Series — Temperature Humidity Room

Beneficios clave

• Dimensiones internas personalizables para ajustarse al DUT y al diseño del laboratorio, permitiendo pruebas de producto completo sin desensamblaje.
• Seis grados de baja temperatura seleccionables (A–F) hasta −70 °C; temperatura alta estándar hasta 80 °C con opción hasta 150 °C.
• Control combinado de temperatura y humedad en formato walk-in para ensayos representativos de conjuntos de gran tamaño.
• Múltiples capas de protección independientes para la seguridad de la muestra, el operador y el sistema.
• Perfiles programables y exportación de datos por USB para informes y trazabilidad.

Características (Lo que entrega el sistema)

• Personalización total — tamaño de sala y disposición interna construidos según especificaciones del cliente.
• Cobertura de temperatura — seis grados de baja temperatura (A–F) hasta −70 °C; capacidad de alta temperatura opcional hasta 150 °C.
• Acceso y manipulación — puerta walk-in y diseño compatible con carros para carga fácil de paneles y conjuntos.
• Seguridad — protecciones redundantes: alimentación, motor, compresor, calentador, falta de agua, alarmas de sobretemperatura y sobrehumedad.

Funciones integradas

• Control PID de temperatura y humedad para regulación estable y precisa.
• Perfiles programables: 100 patrones × 999 segmentos cada uno; soporta control de velocidad de rampa.
• Sensor de humedad en tiempo real y control en lazo cerrado de la humedad.
• Termostato contra sobrecalentamiento independiente para protección de corte.
• Puerto de prueba de cable de 50 mm para enrutar cables durante los ensayos.
• Almacenamiento de datos USB para exportar registros de prueba.
• Ventana de observación doble acristalamiento calefactada (antivaho) con iluminación interior.
• Suministro de agua externo para el depósito humidificador con auto-reciclado.

Normas compatibles

• IEC 68-2-1 (Frío)
• IEC 68-2-2 (Calor seco)
• IEC 68-2-3 (Calor húmedo — Estado estable)
• IEC 68-2-30 (Calor húmedo — Cíclico)
• IEC 68-2-14 (Cambio de temperatura)
• MIL-STD-810G / MIL-STD-810F (Prueba ambiental)
• ISO 16750-3 (Vehículos de carretera — Cargas mecánicas)

Entrega y servicio (incluido)

• Manual de instalación y operación con diagramas de cableado y lista de verificación de puesta en marcha.
• Lista de embalaje para exportación y documentación de envío.
• Garantía de 12 meses que cubre cámara, sistema de refrigeración y controlador.
• Plazo estándar para cámaras walk-in personalizadas: 30–40 días hábiles desde dibujos confirmados.
• Soporte técnico remoto de por vida; puesta en marcha in situ disponible con coste adicional.

Accesorios opcionales

• Pendiente/rampa para carro
• Registrador de datos
• Purificador de agua
• Deshumidificador

Tabla — Especificaciones de la cámara climática walk-in THR Series
Parámetro — Especificación
Modelo — THR-volume (opciones baja temperatura A–F)
Dimensiones internas — Directo de fábrica — dimensiones internas personalizables
Rango de temperatura — Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C; Alta: 80 °C (80 °C ~ 150 °C opcional)
Rango de humedad — 20% ~ 98% H.R. (10–98% / 5–98% disponible como opción especial con deshumidificador)
Resolución / Uniformidad — 0.1 °C; 0.1% H.R. / ±2.5 °C; ±3.5% H.R.
Precisión de control — ±0.5 °C; ±2.5% H.R.
Velocidad de subida/bajada — Subida aprox. 0.1 ~ 3.0 °C/min; Bajada aprox. 0.3 ~ 1.0 °C/min (tasas más rápidas opcionales)
Sistema de refrigeración — Refrigeración por agua o por aire
Compresor — Tecumseh o Bitzer
Dispositivos de protección — Interruptor sin fusibles; protección por sobrecarga del compresor; protección por tensión alta/baja del refrigerante; protección por exceso de humedad y sobretemperatura; fusibles; sistema de aviso de fallos; aviso de falta de agua
Accesorios opcionales — Pendiente para carro; registrador; purificador de agua; deshumidificador
Alimentación — CA 380 V (±10%), 50/60 Hz, trifásico 5 hilos

Las dimensiones internas, rangos de temperatura y humedad y requisitos especiales pueden personalizarse. Capacidad de carga del suelo del laboratorio: 600 kg/m² (carga uniforme).

Características técnicas / especificaciones

• Serie: THR Series
• Modelo: THR-volume (opciones baja temperatura A–F)
• Dimensiones internas: personalizables (directo de fábrica)
• Rango de temperatura: opciones bajas A–F (hasta −70 °C); alta estándar 80 °C, opcional hasta 150 °C
• Rango de humedad: 20%–98% R.H. (opciones 10–98% / 5–98% con deshumidificador)
• Resolución / Uniformidad: 0.1 °C; 0.1% R.H. / ±2.5 °C; ±3.5% R.H.
• Precisión de control: ±0.5 °C; ±2.5% R.H.
• Tasas de cambio de temperatura: subida 0.1–3.0 °C/min; bajada 0.3–1.0 °C/min (opción más rápida)
• Refrigeración: agua o aire; compresores Tecumseh o Bitzer
• Protección: múltiples protecciones independientes (alimentación, compresor, sobretemperatura, sobrehumedad, falta de agua, etc.)
• Alimentación requerida: CA 380 V (±10%), 50/60 Hz, trifásico 5 hilos
• Carga del suelo: 600 kg/m² (carga uniforme)
• Datos y control: control PID, perfiles programables, exportación USB
