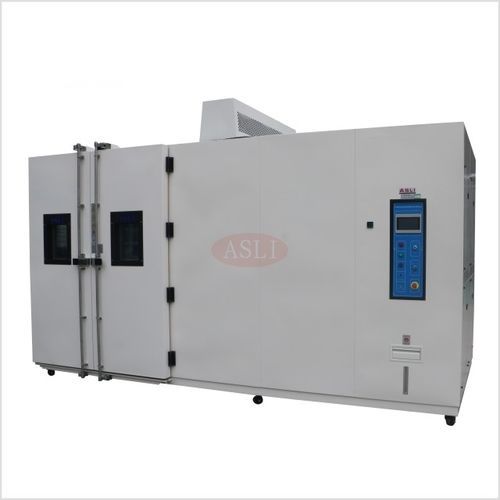

Cámara climática THR

de temperaturade humedadpara variación rápida de temperatura

Descripción general
La serie THR es una cámara climática walk-in de temperatura y humedad personalizable, diseñada para ensayos de fiabilidad de producto completo en piezas grandes y maquinaria. Integra diseño de tuberías y conductos, panel de control táctil todo en uno y PLC. Las dimensiones internas, los niveles de temperatura y los rangos de humedad se pueden adaptar al producto y al laboratorio.

Aplicaciones

• Ordenadores y monitores
• Impresoras y faxes
• Ensamblajes LED y PCB
• Componentes automotrices
• Electrodomésticos
• Electrónica y telecomunicaciones
• Laboratorios de investigación y universidades
• Organismos de ensayo y certificación

Especificaciones (tabla)
Parámetro — Especificación
Modelo — THR Series — volumen configurable
Dimensiones internas — Directo de fábrica — dimensiones internas personalizables
Rango de temperatura — Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C; Alta: 80 °C (80 °C ~ 150 °C opcional)
Rango de humedad — 20% ~ 98% H.R. (10–98% / 5–98% disponible como condición opcional especial con deshumidificador)
Resolución de indicación / Uniformidad de distribución — 0,1 °C; 0,1% H.R. / ±2,5 °C; ±3,5% H.R.
Precisión de control — ±0,5 °C; ±2,5% H.R.
Velocidad de subida/bajada — Subida aprox. 0,1 ~ 3,0 °C/min; Bajada aprox. 0,3 ~ 1,0 °C/min (velocidad mayor opcional)
Sistema de refrigeración — Enfriado por agua o por aire
Compresor — Marca francesa Tecumseh; marca alemana Bizer
Dispositivos de protección — Interruptor sin fusible; protección contra sobrecarga del compresor; protección voltaje alto/bajo del refrigerante; protección contra exceso de humedad y sobretemperatura; fusibles; sistema de advertencia de fallos; protección aviso escasez de agua
Accesorios opcionales — Rampa para carrito; registrador; purificador de agua; deshumidificador
Alimentación — CA 380 V (±10%), 50/60 Hz, trifásico 5 hilos

Características principales

• Control PID de temperatura y humedad: control estable y preciso en toda la cámara.
• Perfiles programables: 100 patrones × 999 segmentos cada uno, soporte de control de rampa.
• Sensor de humedad: medición en tiempo real para control en lazo cerrado.
• Termostato de sobrecalentamiento: protección de corte independiente.
• Puerto de prueba de cable de 50 mm: para enrutar cables al DUT durante las pruebas.
• Almacenamiento de datos USB: exportación de datos de prueba a memoria USB.
• Ventana de observación doble acristalamiento calefactada: antivaho con iluminación interior.
• Suministro de agua externo: relleno práctico del depósito del humidificador; reciclado automático.

Normas compatibles

• IEC 68-2-1 (frío)
• IEC 68-2-2 (calor seco)
• IEC 68-2-3 (calor húmedo — estado estable)
• IEC 68-2-30 (calor húmedo — cíclico)
• IEC 68-2-14 (cambio de temperatura)
• MIL-STD-810G (ensayo ambiental)
• MIL-STD-810F (ensayo ambiental)
• ISO 16750-3 (vehículos de carretera — cargas mecánicas)

Seguridad y protección

• Siete capas de protección independientes que cubren alimentación, motor, compresor, calefacción y suministro de agua.
• Protección a tierra, protección contra fugas/rupturas, protección contra cortocircuito del calentador, sobrecarga del motor del ventilador, protección contra sobre-voltaje y sobrecarga del refrigerador, y aviso de falta de agua.

Instalación en sitio y entrega

• Instalación y puesta en servicio en sitio por ingenieros; gestión de la distribución, conexiones de servicios y puesta en marcha.
• Soporte de instalación: diseño del sitio y planificación de utilidades, montaje y conexión de la cámara, calibración de temperatura/humedad, formación del operador y entrega.
• Entregables: manual de instalación y operación, lista de embalaje de exportación y documentos de envío, garantía de 12 meses, plazo estándar para cámaras walk-in personalizadas: 30–40 días hábiles, soporte técnico remoto de por vida.

Notas
Las dimensiones internas, el rango de temperatura, el rango de humedad y los requisitos especiales pueden personalizarse. Capacidad de carga del suelo del laboratorio: 600 kg/m² (carga uniforme).

Características / especificaciones técnicas

• Model: THR Series
• Dimensiones internas personalizables (directo de fábrica)
• Opciones de baja temperatura A–F hasta −70 °C; temperatura alta estándar 80 °C (80–150 °C opcional)
• Rango de humedad: 20%–98% H.R. (opciones especiales 10–98% o 5–98% con deshumidificador)
• Precisión de control: ±0,5 °C; ±2,5% H.R.
• Resolución: 0,1 °C; 0,1% H.R.
• Tasas de cambio: subida aprox. 0,1–3,0 °C/min; bajada aprox. 0,3–1,0 °C/min (más rápida opcional)
• Refrigeración: agua o aire; compresores Tecumseh o Bizer
• Protección: dispositivos de seguridad integrados y sistema de advertencia de fallos
• Interfaces: puerto de cable 50 mm, exportación de datos USB
• Observación: ventana doble acristalamiento calefactada con iluminación interior
• Alimentación: CA 380 V (±10%), 50/60 Hz, trifásico 5 hilos
• Requisito de suelo de laboratorio: 600 kg/m² (uniforme)
• Plazo típico para fabricación a medida: 30–40 días hábiles
• Garantía: 12 meses; soporte remoto de por vida
