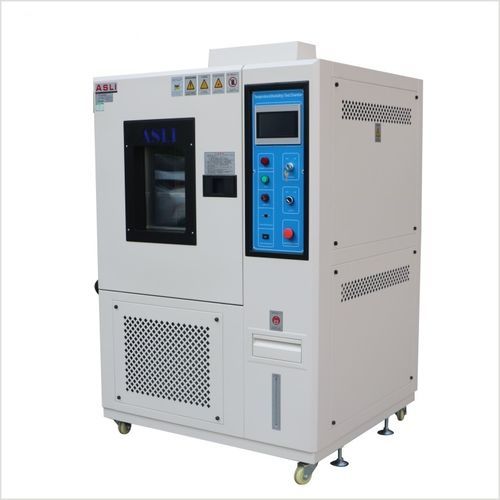

Cámara de pruebas termostática F-TH series

climáticade humedadde temperatura

DESCRIPCIÓN
Alto estrés de 5 °C/min ~ 15 °C/min. Esta cámara de temperatura (y humedad) de alta velocidad permite la aplicación de una elevada tensión térmica a la muestra con una velocidad de cambio rápido de temperatura de 5 °C/min o más. Gracias a un sistema de refrigeración de mayor capacidad, se logran rampas rápidas (por ejemplo de −45 °C a +155 °C) en los modelos F-TH y F-HL (con o sin muestra cargada).

Control e instrumentación
Instrumentación integrada en la puerta para minimizar el espacio de instalación. Unidad de control integrada en una pantalla táctil LCD a color que facilita el control de la cámara.

Serie y modelos
Cámara de prueba de tasa de cambio rápido de temperatura — F-TH-150 / 225 / 408 / 800 (A~F) — Rampa lineal rápida de 3 a 20 °C/min; control de humedad opcional.

Tabla de especificaciones (resumen)
Parámetro | F-TH-150 (A~F) | F-TH-225 (A~F) | F-TH-408 (A~F) | F-TH-800 (A~F)
Dimensión interna An×Al×Pr (mm) — 500 × 600 × 500 — 600 × 750 × 500 — 600 × 850 × 800 — 1000 × 1000 × 800
Dimensión externa An×Al×Pr (mm) — 1100 × 1750 × 1600 — 1200 × 1800 × 1700 — 1250 × 1900 × 1900 — 1600 × 2050 × 2150
Rango de temperatura — −70 °C ~ +150 °C
Rango de cambio rápido de temperatura — −45 °C ~ +85 °C
Tasa de rampa máxima — Hasta 20 °C/min bajo control lineal total
Velocidad ascendente/descendente — Control lineal: 3 ~ 20 °C/min, ajustable | Control no lineal: 3 ~ 30 °C/min, ajustable
Rango de humedad (opcional) — 20% ~ 98% H.R.; 10%–98% o 5%–98% disponible con deshumidificador
Resolución de indicación — 0,1 °C / 0,1% H.R.
Uniformidad de distribución — ± 2,0 °C / ± 3,0% H.R.
Precisión de control — ± 0,5 °C / ± 2,5% H.R.
Material interior y exterior — Interior: acero inoxidable SUS 304; Exterior: acero inoxidable o acero laminado en frío con revestimiento de pintura
Material aislante — Espuma de formiato/cloro/acetato de etilo, alta densidad y resistente a altas temperaturas
Sistema de enfriamiento — Compresor refrigerado por agua / una etapa; refrigerante ecológico R23 / R404A
Compresor — Marcas: Tecumseh (Francia) / Bizer (Alemania)
Dispositivos de protección — Interruptor sin fusibles; protección contra sobrecarga del compresor; protección de refrigerante alta/baja presión; protección contra exceso de humedad y sobrecalentamiento; fusibles; sistema de advertencia de fallas; alerta de escasez de agua
Accesorios opcionales — Puerta interior con orificio de operación; purificador de agua; deshumidificador; grabadora
Comunicación — RS-232 o RS-485
Fuerza eléctrica — CA 380 V trifásico 5 hilos, 50/60 Hz
Peso (aprox.) — 250 kg (F-TH-150); 350 kg (F-TH-225); 450 kg (F-TH-408); 600 kg (F-TH-800)

Funciones y modos

• Modo lineal: 3–20 °C/min con control lineal completo; pendiente constante y repetible.
• Modo no lineal: 3–30 °C/min con rampa de pico más rápida; usado para detección de tensiones aceleradas (HALT).
• Control de temperatura y humedad BTHC con P.I.D. + S.S.R. y cálculo automático.
• Ciclismo multisegmento programable: hasta 100 programas (100 segmentos por programa), máximo 999 ciclos por programa.
• Memoria de apagado: reanuda desde el punto de interrupción; respaldo de memoria de 5 años.
• Pantalla LCD que muestra punto de consigna, valor real y tiempo simultáneamente.
• Circuito de refrigeración doble y compresor importado para enfriamiento rápido (aire o agua).
• Sensor DIN PT-100Ω para estabilidad y fácil reemplazo.
• RS-232 / RS-485 + relé temporizador para integración y automatización.
• Bloqueo de interfaz y alarma para evitar cambios no autorizados y avisar fallas.

Certificaciones y garantía
Certificada CE. Garantía estándar de 12 meses. Construido a pedido; tamaños y configuraciones personalizadas disponibles.

Aplicaciones
Inspección de calidad y pruebas de fiabilidad en electrónica, automoción, baterías, materiales, dispositivos médicos, aeroespacial y defensa, entre otros.

Características / especificaciones técnicas

• Serie: F-TH series (modelos F-TH-150 / 225 / 408 / 800 con opciones A~F).
• Rango de temperatura: −70 °C a +150 °C.
• Rango de cambio rápido: −45 °C a +85 °C; rampas hasta 20 °C/min (lineal) o hasta 30 °C/min (no lineal, pico).
• Control y precisión: ±0,5 °C / ±2,5% H.R.; resolución 0,1 °C / 0,1% H.R.; uniformidad ±2,0 °C / ±3,0% H.R.
• Humedad opcional: 20%–98% H.R.; opciones 10%–98% o 5%–98% con deshumidificador.
• Material interior: SUS 304; exterior: acero inoxidable o acero laminado con pintura.
• Sistema de refrigeración: compresor enfriado por agua / etapa única; refrigerante R23 / R404A; compresores Tecumseh / Bizer.
• Comunicación: RS-232 / RS-485; relé temporizador disponible.
• Alimentación: CA 380 V trifásico, 50/60 Hz.
• Peso aproximado según modelo: 250–600 kg.
• Opciones y accesorios: puerta interior con orificio, purificador de agua, deshumidificador, registrador, configuraciones A~F.
