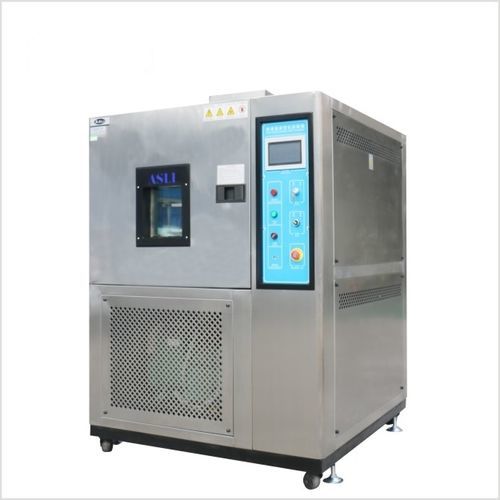

Cámara climática F-TH series

de humedadde temperaturapruebas ambientales de esfuerzo

Overview
Cámara de ensayo con control programable para cambio rápido de temperatura y control de humedad opcional. Diseñada para cribado de estrés ambiental (ESS) y pruebas de fiabilidad de productos industriales y de laboratorio como electrónica, baterías, componentes automotrices, plásticos, caucho, textiles y productos de consumo.

Product family & short spec
Serie F-TH — Modelos: F-TH-150, F-TH-225, F-TH-408, F-TH-800. Rango de temperatura −70 °C a +150 °C. Rango de cambio rápido −45 °C a +85 °C. Rampa lineal hasta 20 °C/min; picos no lineales hasta 30 °C/min. Control de humedad opcional 20%–98% H.R. (10%–98% o 5%–98% con deshumidificador).

Four-model comparison

• F-TH-150 — Interior: 500×600×500 mm; Exterior: 1100×1750×1600 mm; Peso ≈ 250 kg.
• F-TH-225 — Interior: 600×750×500 mm; Exterior: 1200×1800×1700 mm; Peso ≈ 350 kg.
• F-TH-408 — Interior: 600×850×800 mm; Exterior: 1250×1900×1900 mm; Peso ≈ 450 kg.
• F-TH-800 — Interior: 1000×1000×800 mm; Exterior: 1600×2050×2150 mm; Peso ≈ 600 kg.

Configurations & Control Modes

• Modo lineal — control lineal completo 3–20 °C/min para perfiles repetibles y conformes a normas.
• Modo no lineal — rampas pico 3–30 °C/min para cribado acelerado de estrés (tipo HALT).

What this system delivers (features)

• Velocidad: rampas lineales controladas hasta 20 °C/min; picos no lineales hasta 30 °C/min.
• Cobertura: rango −70 °C a +150 °C y control de humedad hasta 98% H.R. opcional.
• Precisión y resolución: control ±0,5 °C / ±2,5% H.R.; indicación 0,1 °C / 0,1% H.R.; uniformidad ±2,0 °C / ±3,0% H.R.
• Flexibilidad: cuatro volúmenes interiores y niveles de opción configurables (A~F).

Built-in / Key functions

• Control temperatura & humedad BTHC con PID + SSR y función de cálculo automático.
• Ciclado multisegmento programable: hasta 100 programas × 100 segmentos; máx. 999 ciclos por programa.
• Memoria ante corte y reanudación; respaldo de memoria 5 años.
• Pantalla LCD importada que muestra consigna, valor real y tiempo; bloqueo de interfaz y alarma.
• Doble circuito de refrigeración; compresores monofásicos importados (refrigeración por aire/agua); sensor DIN PT-100Ω estándar.
• Comunicación estándar: RS-232 o RS-485; salida relé temporizada.

Protection & Safety

• Protecciones multinivel: sobrecarga del compresor, protección alta/baja presión, exceso de humedad, sobretemperatura, aviso de fallo, alarma por falta de agua, fusibles y alarmas electrónicas.

Standards Supported

• IEC 62133-2017, UL 1642, UN 38.3, IEC 60068-2-14, GB/T 2423.22, IEC 60068-2-38, MIL-STD-810, ISO 16750-4.

Applications

• Electrónica & PCB, baterías & almacenamiento energético, componentes automotrices, equipos de comunicación, instrumentos, plásticos & caucho, piezas metálicas, dispositivos médicos, aeroespacial & defensa, productos de consumo y ensayos de materiales.

Technical specifications

• Modelo: Serie F-TH (F-TH-150/225/408/800).
• Dimensiones internas (mm): 500×600×500 / 600×750×500 / 600×850×800 / 1000×1000×800.
• Dimensiones externas (mm): 1100×1750×1600 / 1200×1800×1700 / 1250×1900×1900 / 1600×2050×2150.
• Rango de temperatura: −70 °C a +150 °C. Cambio rápido: −45 °C a +85 °C.
• Tasa de rampa: lineal 3–20 °C/min (hasta 20 °C/min en control lineal completo); picos no lineales 3–30 °C/min.
• Humedad (opcional): 20%–98% H.R.; 10%–98% o 5%–98% con deshumidificador.
• Resolución & precisión: 0,1 °C / 0,1% H.R.; control ±0,5 °C / ±2,5% H.R.; uniformidad ±2,0 °C / ±3,0% H.R.
• Materiales: interior SUS 304; exterior acero inoxidable o acero laminado en frío pintado.
• Aislamiento: espuma de alta densidad resistente a altas temperaturas.
• Refrigeración: compresor monofásico refrigerado por agua o aire; refrigerantes R23 / R404A.
• Compresores: Tecumseh o Bitzer.
• Opciones: puerta interior con orificio, purificador de agua, deshumidificador, registrador.
• Alimentación: CA 380 V 3 fases 5 hilos, 50/60 Hz.
• Peso aprox.: 250 / 350 / 450 / 600 kg según modelo.
• Certificación & garantía: CE; garantía 12 meses; soporte remoto de por vida; fabricante desde 1988.
