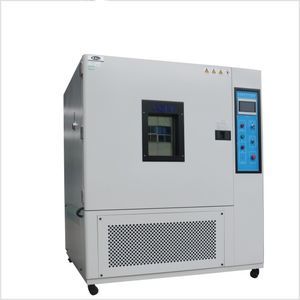

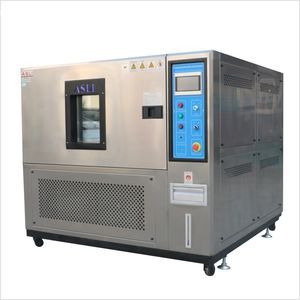

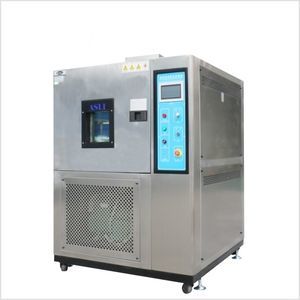

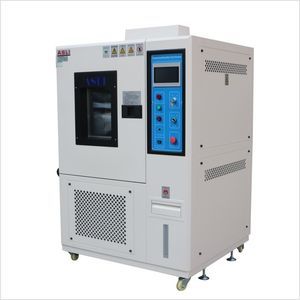

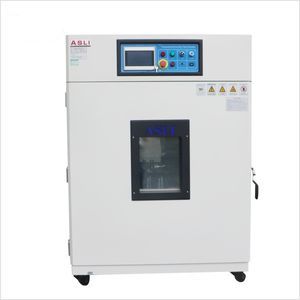

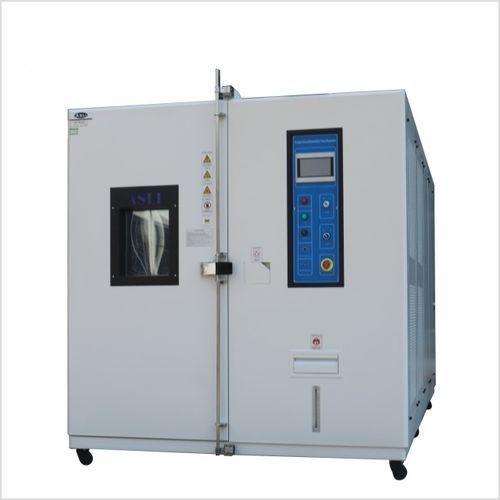

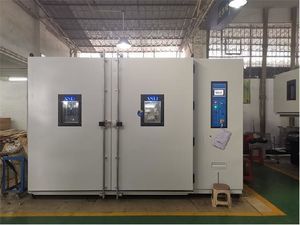

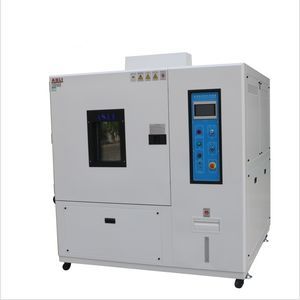

Cámara de pruebas termostática F-TH series

climáticade humedadde temperatura

Resumen
Las cámaras de prueba de tasa de cambio rápido simulan transiciones de temperatura rápidas para acelerar las pruebas de esfuerzo térmico y detectar defectos de forma temprana. Diseñadas con mayor flujo de aire y compresores más grandes, la serie F-TH ofrece tasas de cambio controladas hasta 20 °C/min (lineal) y picos hasta 30 °C/min (no lineal). Disponibles en modelos de acceso directo y configuraciones mayores, con control opcional de humedad y carga de calefacción de 3 kW.

Serie y modelos
Serie F-TH — Modelos: F-TH-150, F-TH-225, F-TH-408, F-TH-800 (opciones A~F configurables). Volúmenes internos: 150 L, 225 L, 408 L, 800 L.

Descripción clave
Cámara de prueba de tasa de cambio rápido (serie F-TH). Soporta rampas lineales y no lineales rápidas, humedad opcional, certificación CE y garantía de 12 meses. Fabricación por encargo según requisitos de ensayo.

Modos de control

• Modo lineal: 3–20 °C/min con control PID lineal completo para pendiente constante, rampas repetibles y ensayos de conformidad.
• Modo no lineal: 3–30 °C/min en pico con perfil de rampa variable para cribado de estrés acelerado (p. ej. HALT); la función de humedad puede combinarse.

Características y prestaciones

• Velocidad: Rampas lineales hasta 20 °C/min para reducir la duración de las pruebas manteniendo la fidelidad del perfil.
• Cobertura: Rango de temperatura con control de humedad opcional (20%–98% H.R.; 10% o 5% disponible con deshumidificador).
• Precisión: Precisión de control ±0,5 °C / ±2,5% H.R.; resolución de indicación 0,1 °C / 0,1% H.R.
• Flexibilidad: Cuatro volúmenes internos estándar y niveles de opciones configurables (A~F).
• Carga de calefacción: 3 kW (configuración estándar).

Funciones integradas / clave

• Control BTHC de temperatura y humedad con PID + SSR y cálculo automático.
• Ciclado multi-segmento programable: hasta 100 programas, 100 segmentos cada uno; hasta 999 ciclos por programa.
• Memoria tras corte de alimentación con respaldo de 5 años y reanudación automática del programa.
• Pantalla LCD importada que muestra consigna, valor real y tiempo simultáneamente.
• Bucle frigorífico dual con compresores importados totalmente cerrados para enfriamiento rápido; opciones aire/enfriado por agua.
• Sensor de temperatura industrial DIN PT-100Ω de serie.
• Comunicación RS-232 / RS-485, salidas de relé temporizador, bloqueo de interfaz y funciones de alarma.

Normas soportadas
IEC 62133-2017, UL 1642, ONU 38.3, IEC 60068-2-14, GB/T 2423.22, IEC 60068-2-38, MIL-STD-810, ISO 16750-4 y normas similares de ciclo rápido temperatura/humedad.

Aplicaciones
Inspección de calidad y ensayos de fiabilidad para electrónica y PCB, electrodomésticos, equipos de comunicaciones, instrumentos y medidores, componentes automotrices, baterías y almacenamiento de energía, plásticos y caucho, metales y aleaciones, alimentos y químicos, materiales de construcción, dispositivos médicos, aeroespacial y defensa.

Rendimiento medido / datos de ensayo
Los perfiles de temperatura y humedad se registran durante pruebas de ciclado rápido para demostrar el rendimiento de la tasa de rampa, la estabilidad y la repetibilidad según el perfil seleccionado.

Seguridad y protección
Protección multicapa que incluye interruptor sin fusible, protección contra sobrecarga del compresor, protección alta/baja presión del refrigerante, protección por exceso de humedad y temperatura, fusibles, alarmas electrónicas, sistema de advertencia de fallos y aviso de falta de agua.

Especificaciones técnicas

• Serie: F-TH (F-TH-150, F-TH-225, F-TH-408, F-TH-800)
• Dimensiones internas An×Al×Pr (mm): F-TH-150: 500 × 600 × 500; F-TH-225: 600 × 750 × 500; F-TH-408: 600 × 850 × 800; F-TH-800: 1000 × 1000 × 800
• Dimensiones externas An×Al×Pr (mm): F-TH-150: 1100 × 1750 × 1600; F-TH-225: 1200 × 1800 × 1700; F-TH-408: 1250 × 1900 × 1900; F-TH-800: 1600 × 2050 × 2150
• Rango de temperatura: −70 °C a +150 °C
• Rango de cambio rápido: −45 °C a +85 °C
• Tasa de rampa máxima: hasta 20 °C/min en control lineal; picos no lineales hasta 30 °C/min
• Velocidad subida/bajada: Control lineal 3–20 °C/min ajustable; Control no lineal 3–30 °C/min ajustable
• Humedad (opcional): 20%–98% H.R. (10%–98% o 5%–98% disponible con deshumidificador)
• Resolución de indicación: 0,1 °C / 0,1% H.R.
• Uniformidad de distribución: ±2,0 °C / ±3,0% H.R.
• Precisión de control: ±0,5 °C / ±2,5% H.R.
• Material interno: Interior en acero inoxidable SUS 304
• Material externo: Acero inoxidable o acero laminado en frío con revestimiento de pintura
• Aislamiento: Espuma resistente a altas temperaturas, alta densidad (formiato/cloro/acetato de etilo)
• Sistema de refrigeración: Refrigerado por agua / compresor de etapa única; refrigerantes R23 / R404A
• Marcas de compresor: Tecumseh (Francia), Bitzer (Alemania)
• Dispositivos de protección: Interruptor sin fusible, protección contra sobrecarga del compresor, protección alta/baja presión, protección por exceso de humedad y temperatura, fusibles, advertencia de fallos, aviso de falta de agua
• Accesorios opcionales: Puerta interior con orificio de operación, purificador de agua, deshumidificador, registrador
• Comunicación: RS-232 o RS-485
• Alimentación: CA 380 V trifásica 5 hilos, 50/60 Hz
• Peso (aprox.): F-TH-150: 250 kg; F-TH-225: 350 kg; F-TH-408: 450 kg; F-TH-800: 600 kg
• Plazo típico: Fabricación por encargo; normalmente 30–40 días laborables según configuración
