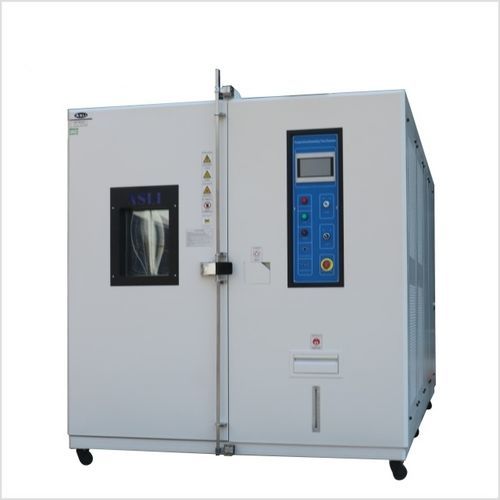

Cámara climática TH series

termostáticade humedadde temperatura

Visión general
Cámara climática de envejecimiento diseñada para ensayos de módulos fotovoltaicos (silicio cristalino, película fina, concentradores) conforme a IEC61215/UL1703. Permite verificar la durabilidad y fiabilidad mediante ensayos de Thermal Cycle (TC), Humidity‑Freeze (HF) y Damp Heat (DH). Disponible en varios tamaños internos y configuraciones de temperatura/humedad para ajustarse a normas y requisitos del cliente.

Capacidades principales de ensayo

• Ensayo de ciclo térmico (TC)
• Ensayo humedad‑congelación (HF)
• Ensayo calor húmedo (DH)

Normas de referencia

• IEC61215 (incluye cláusulas TC/HF/DH)
• IEC61646
• UL1703
• IEC62108
• GB9535, GB18911 y otras normas nacionales/industriales

Sistema de monitorización de corriente
Sistema integrado NETCOL5000-C que proporciona alimentación DC estable, registro multicanal de corriente y temperatura, y control de temperatura para monitorización a largo plazo de la continuidad de circuitos y degradación durante ensayos TC/HF/DH. Ayuda a evaluar calidad de laminado, estabilidad de soldaduras y resistencia a fatiga.

Galería de producto y ejemplos
Imágenes habituales: vista exterior de la cámara, panel de control (pantalla táctil de 7"), interior en acero inoxidable SUS304, sistemas de humedad/suministro de agua, sistema de refrigeración, pasos de cable, baldas, ruedas y dispositivos de seguridad.

Aplicaciones por industria

• Fabricación de módulos PV — verificación de diseño y calificación
• I+D en células solares — estudios de fiabilidad y degradación
• Energías renovables & almacenamiento — ensayos de envejecimiento ambiental de componentes
• Laboratorios de ensayo independientes — pruebas de conformidad normativa
• Aeroespacial, automotriz, electrónica — cribado de estrés ambiental
• Universidades e institutos de investigación — condiciones de ensayo controladas

Ventajas principales

• Capacidad específica para PV compatible con IEC61215/IEC61646/UL1703 para TC, HF y DH
• Monitorización integrada multicanal de corriente y temperatura (NETCOL5000-C)
• Control PID y pantalla táctil de 7" con precisión de ±0,5℃ y ±2,5% R.H.
• Refrigeración eficiente con válvula de expansión electrónica e aislamiento de alta densidad
• Interior de acero inoxidable SUS304 resistente a la corrosión y fácil de limpiar
• Sistemas de seguridad completos: sobretemperatura, sobrehumedad, sobrecarga de compresor, falta de agua y alarmas

Especificaciones técnicas
Modelos: TH-80 | TH-150 | TH-225 | TH-408 | TH-800 | TH-1000
Dimensiones internas AxAxP (mm): 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Dimensiones externas AxAxP (mm): 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Rango de temperatura: opciones bajas A: 25℃, B: 0℃, C: -20℃, D: -40℃, E: -60℃, F: -70℃; opciones altas: 150℃, 180℃, 200℃
Rango de humedad: opcional 20%~98% R.H. / 10%~98% R.H. / 5%~98% R.H.
Precisión analítica / uniformidad de distribución: 0.1℃; 0.1% R.H. / ±2.0℃; ±3.0% R.H.
Precisión de control: ±0.5℃; ±2.5% R.H.
Velocidades de cambio: subida aprox. 0.1~3.0℃/min; bajada aprox. 0.1~1.5℃/min (opciones más rápidas disponibles)
Material: interior SUS304 acero inoxidable; exterior acero inoxidable o chapa laminada pintada; aislamiento de espuma de alta densidad
Sistema de enfriamiento: aire o agua; compresor de un segmento para -40℃; compresor de doble segmento para -70℃
Dispositivos de protección: interruptor sin fusible, protección por sobrecarga del compresor, protección refrigerante alto/bajo, sobrehumedad/sobretemperatura, alarmas de fallo y falta de agua
Accesorios opcionales: puerta interior con orificio de operación, registrador, purificador de agua, deshumidificador
Marcas de compresor: Tecumseh, Bitzer (opciones típicas)
Alimentación: AC 220V 1ph 3 líneas 50/60Hz o AC 380V 3ph 5 líneas 50/60Hz
Peso aprox. (kg): 150 | 180 | 250 | 320 | 400 | 450

Detalles del producto
Diseñada para reproducir las tensiones ambientales en la superficie terrestre y apoyar la verificación de diseño y la evaluación de vida útil de los módulos PV (vida útil prevista ~20–30 años). Las cámaras se pueden configurar para cumplir protocolos y tamaños de muestra específicos según IEC/UL.

Normas de referencia (detallado)

• IEC61215 — Calificación de diseño y aprobación tipo de módulos PV (incluye requisitos TC/HF/DH)
• IEC61646 — Calificación de módulos PV de película fina
• UL1703 — Módulos y paneles fotovoltaicos planos
• IEC62108 — Módulos PV concentradores
• GB9535, GB18911 y otras normas GB/GJB/IEC

Monitorización de corriente e instrumentación de ensayo
NETCOL5000-C: suministro CC multicanal y registro, control y registro de temperatura para monitorización a largo plazo de la continuidad y degradación en ensayos relacionados con IEC61215 MQT11/MQT12.

Notas
La conformidad final con una norma específica depende de la configuración de la cámara, la disposición del ensayo y las versiones vigentes de las normas. Se admiten configuraciones a medida (tamaño, puertos de acceso, estantes, sistemas de control).
