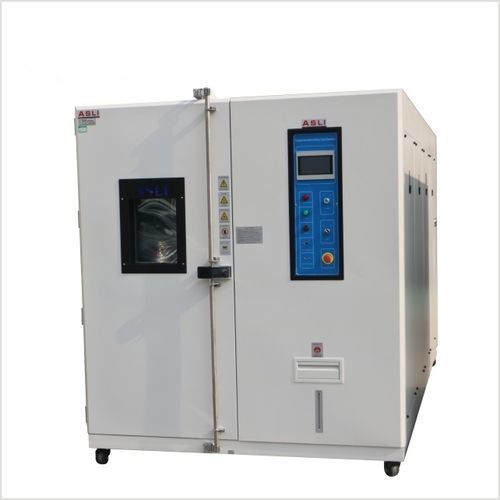

Cámara climática TH series

termostáticade temperaturade humedad

Descripción
La cámara de ensayo humedad‑congelación serie TH es un sistema climático concebido para la aceleración del envejecimiento y la cualificación de módulos fotovoltaicos (PV) según los protocolos IEC 61215. Reproduce alternancias de alta temperatura/humedad y condiciones bajo cero para evaluar la resistencia del módulo a la penetración de humedad y al estrés térmico. Es adecuada para módulos de silicio cristalino, película delgada y concentradores, y para I+D, control de producción y laboratorios de ensayo.

Resumen
Diseñada para soportar las secuencias IEC 61215 Humidity‑Freeze (MQT 12), Thermal Cycling (MQT 11) y Damp Heat (MQT 13), la cámara cicla los módulos entre 85°C/85% R.H. y −40°C durante 10 ciclos completos (o según el perfil aplicable). Acelera la evaluación de vida útil para estimar la durabilidad en exteriores durante varias décadas y está dirigida a fabricantes, laboratorios y centros de investigación.

Detalles del producto
Ensayos realizados conforme a IEC 61215:2005 y normas relacionadas. Los módulos PV se someten a ciclos repetidos entre 85°C a 85% R.H. y −40°C en un volumen climático cerrado. El protocolo evalúa la penetración de humedad, el desajuste térmico y la integridad mecánica tras un número definido de ciclos.

Ensayos compatibles / Prestaciones

• Damp Heat (IEC 61215 MQT 13)
• Thermal Cycling (IEC 61215 MQT 11)
• Humidity‑Freeze Test (IEC 61215 MQT 12)

Aplicaciones
Usada habitualmente en la cadena de suministro fotovoltaica e industrias afines para la calificación ambiental y verificación de fiabilidad.

• Fabricación de módulos PV — ensayos de humedad‑congelación, ciclos térmicos y damp heat para módulos cristalinos y de película delgada
• I+D de células solares — verificación de diseño y evaluación de fiabilidad
• Nuevas energías y almacenamiento — envejecimiento ambiental de componentes
• Laboratorios terceros — condicionamiento conforme a norma para certificación
• Aeroespacial y defensa — cribado de estrés ambiental para aviónica y sensores
• Automoción y VE — ensayos de fiabilidad de electrónica bajo ciclos térmicos y humedad
• Electrónica y semiconductores — ensayos de estabilidad y humedad para PCBs, ICs, conectores
• Universidades e institutos de investigación — condiciones de ensayo controladas para estudios de materiales

Normas de ensayo aplicables

• IEC 61215 — cualificación de diseño y aprobación tipo de módulos PV
• IEC 61646 — cualificación de módulos PV de película delgada
• UL 1703 — módulos fotovoltaicos de placa plana (cuando corresponda)
• IEC 62108 — módulos PV concentradores
• IEEE 1513 — recomendaciones de cualificación para módulos PV
• IEC 61730 — cualificación de seguridad de módulos PV
• IEC 61215‑2016 — DH 4.13, TC 4.11, HF 4.12
• IEC 61730‑2016 — MST53, MST51, MST52
• GB/T 2423.1 / 2423.2 — ensayos de bajas/altas temperaturas
• GJB 150.3 / 150.4 — ensayos altas/bajas temperaturas
• IEC68‑2‑1 / IEC68‑2‑2 — frío / calor seco
• GB 11158 / GB10586‑1 — condiciones de ensayo en cámara

Ventajas clave del producto

• Compatible con IEC 61215 — soporta Humidity‑Freeze (MQT12), Thermal Cycling (MQT11) y Damp Heat (MQT13)
• Control preciso de temperatura y humedad — regulación PID con pantalla táctil de 7"; exactitud de control ±0.5°C y ±2.5% R.H.
• Amplio rango de temperatura — Tmin seleccionable hasta −70°C y Tmax hasta 200°C (opciones)
• Refrigeración eficiente — válvula de expansión electrónica y aislamiento de alta densidad
• Interior resistente a la corrosión — acero inoxidable SUS 304
• Protecciones completas — sobretemperatura, sobrehumedad, sobrecarga del compresor y alarma de falta de agua

Galería de producto (imágenes seleccionadas)
Imágenes que muestran habitualmente el interior de la cámara, el panel de control, los sistemas de humedad y agua, el conjunto frigorífico, puertos de acceso, estanterías y dispositivos de seguridad.

Características / Especificaciones técnicas

• Serie de modelos: TH series (ejemplos: TH‑80, TH‑150, TH‑225, TH‑408, TH‑800, TH‑1000)
• Dimensiones internas (An×Al×Pr mm): TH‑80: 400×500×400; TH‑150: 500×600×500; TH‑225: 600×750×500; TH‑408: 600×850×800; TH‑800: 1000×1000×800; TH‑1000: 1000×1000×1000
• Dimensiones externas (An×Al×Pr mm): TH‑80: 950×1650×950; TH‑150: 1050×1750×1050; TH‑225: 1200×1900×1150; TH‑408: 1200×1950×1350; TH‑800: 1600×2000×1450; TH‑1000: 1600×2100×1450
• Rango de temperatura: opciones Tmin A: 25°C; B: 0°C; C: −20°C; D: −40°C; E: −60°C; F: −70°C. Opciones Tmax: 150°C, 180°C, 200°C
• Rango de humedad: opcional 20%–98% R.H. / 10%–98% R.H. / 5%–98% R.H.
• Precisión analítica / uniformidad de distribución: 0.1°C; 0.1% R.H. / ±2.0°C; ±3.0% R.H.
• Precisión de control: ±0.5°C; ±2.5% R.H.
• Velocidad de cambio de temperatura: subida aprox. 0.1–3.0°C/min; bajada aprox. 0.1–1.5°C/min (opciones de enfriamiento más rápidas)
• Material: interior SUS 304; carcasa exterior acero inoxidable o acero laminado pintado; aislamiento de alta densidad resistente a altas temperaturas
• Sistema de refrigeración: refrigeración por aire o agua; compresor de un tramo (hasta −40°C), compresor de dos tramos (hasta −70°C)
• Dispositivos de protección: interruptor sin fusible, protección contra sobrecarga del compresor, protección de alta/baja presión del refrigerante, protección contra sobrehumedad y sobretemperatura, alarmas y advertencia de falta de agua
• Accesorios opcionales: puerta interior con orificio de servicio, registrador, purificador de agua, deshumidificador
• Compresores: marcas Tecumseh (France) o Bitzer (Germany)
• Alimentación: AC 220V 1ph 3 hilos, 50/60 Hz | AC 380V 3ph 5 hilos, 50/60 Hz
• Peso aproximado (kg): TH‑80: 150; TH‑150: 180; TH‑225: 250; TH‑408: 320; TH‑800: 400; TH‑1000: 450
