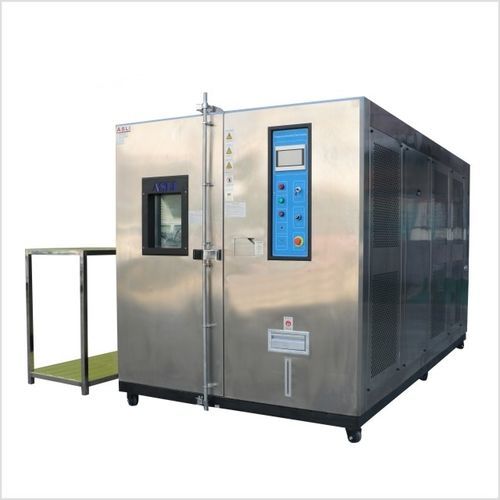

Cámara climática TH series

termostáticade humedadde temperatura

Descripción
La cámara de ensayo de calor húmedo para paneles solares está diseñada para el desarrollo, la verificación y los ensayos de confiabilidad a largo plazo de módulos fotovoltaicos. Soporta bastidores de muestras configurables según el tamaño del panel y realiza ensayos estandarizados 85 °C / 85% H.R., así como pruebas de humedad-congelación y ciclos térmicos para la cualificación PV.

Pruebas PV y capacidades

• Prueba PV: admite distintos tamaños de módulos fotovoltaicos
• Temperatura de ensayo (Calor húmedo): 85 °C ±2 °C
• Humedad relativa (Calor húmedo): 85% ±5% H.R.
• Duración de la prueba (Calor húmedo): hasta 1000 h
• Capacidad de paneles: opciones 4 / 6 / 8 / 10 / 12 piezas
• Pruebas soportadas: Damp Heat (DH), Thermal Cycle (TC), Humidity-Freeze (HF)

Normas y conformidad

• IEC 61215 (incluye MQT 13 Damp Heat / MQT 11 Thermal Cycling / MQT 12 Humidity-Freeze)
• IEC 61646
• UL 1703
• IEC 62108
• IEEE 1513
• IEC 61730
• GB 9535
• GB 18911
• IEC 61215-2016 (DH 4.13, TC 4.11, HF 4.12) e IEC 61730-2016 (MST51/MST52/MST53)

Condiciones de la prueba — Calor húmedo (DH)

• Temperatura: 85 ± 2 °C
• Humedad: 85% ± 5% H.R.
• Duración: 1000 horas (ensayo DH a largo plazo)
• Objetivo: determinar la resistencia del módulo a la penetración de humedad a largo plazo

Condiciones de la prueba Humedad-congelación (HF)

• Baja temperatura: -40 °C (configurable)
• Alta temperatura: 85 °C
• Velocidad máxima de rampa: 200 °C/hora (≈ 3,33 °C/min) subida y bajada
• Duración por ciclo: 24 horas; ensayo típico: 10 ciclos (240 horas)
• Objetivo: evaluar la resistencia a secuencias de alta temperatura/humedad seguidas de temperaturas bajo cero

Especificaciones técnicas (comparación de modelos)
Modelo | Dimensión interna AnxAlxPr (mm) | Dimensión externa AnxAlxPr (mm) | Peso aprox. (Kg)
TH-80 | 400x500x400 | 950x1650x950 | 150
TH-150 | 500x600x500 | 1050x1750x1050 | 180
TH-225 | 600x750x500 | 1200x1900x1150 | 250
TH-408 | 600x850x800 | 1200x1950x1350 | 320
TH-800 | 1000x1000x800 | 1600x2000x1450 | 400
TH-1000 | 1000x1000x1000 | 1600x2100x1450 | 450

Rango de temperatura | Opciones Tmin: A: 25 °C; B: 0 °C; C: -20 °C; D: -40 °C; E: -60 °C; F: -70 °C; Opciones Tmax: 150 °C, 180 °C, 200 °C
Rango de humedad | Opcional: 20%~98% H.R. / 10%~98% H.R. / 5%~98% H.R.
Precisión analítica / Uniformidad | 0,1 °C; 0,1% H.R. / ±2,0 °C; ±3,0% H.R.
Precisión de control Temp/Hum | ±0,5 °C; ±2,5% H.R.
Tasa de subida / bajada | Subida aprox. 0,1~3,0 °C/min; Bajada aprox. 0,1~1,5 °C/min (1,5 °C/min como opción especial)
Material | Interior: acero inoxidable SUS 304#; Exterior: acero inoxidable o acero laminado con pintura; Aislamiento: espuma resistente a alta temperatura y alta densidad
Sistema de refrigeración | Refrigeración por aire (ventilador) o por agua; compresor monosegmento (hasta -40 °C) o compresor doble segmento (hasta -70 °C)
Dispositivos de protección | Interruptor sin fusible; protección contra sobrecarga del compresor; protección refrigerante alta/baja; protección por exceso de humedad y temperatura; fusibles; alarma de fallo; aviso de falta de agua
Accesorios opcionales | Puerta interior con orificio de operación; registrador; purificador de agua; deshumidificador; puertos de acceso; estantes
Compresor | Opciones de marcas: Tecumseh (Francia) o Bitzer (Alemania)
Alimentación | AC 220V 1ph 3 líneas, 50/60 Hz O AC 380V 3ph 5 líneas, 50/60 Hz

Ventajas clave

• Cumple las secuencias IEC 61215 para DH (MQT 13), TC (MQT 11) y HF (MQT 12)
• Control PID preciso con pantalla táctil de 7" que asegura ±0,5 °C y ±2,5% H.R. para ensayos repetibles
• Tasas de rampa adecuadas para requisitos de humedad-congelación y ciclos térmicos
• Amplio rango de temperatura seleccionable de -70 °C a +200 °C
• Interior en SUS 304 resistente a la corrosión, apto para ensayos de alta humedad
• Protecciones integrales para operación prolongada segura

Aplicaciones

• Fabricación de módulos PV: DH, TC y HF para silicio cristalino y película delgada
• I+D en células solares: verificación de diseño y evaluación de durabilidad
• Nuevas energías y almacenamiento: ensayos de envejecimiento ambiental para baterías y componentes
• Laboratorios de pruebas de terceros: programas de certificación conforme a normas
• Aeroespacial, automoción, electrónica e institutos de investigación para ensayos de estrés ambiental

Características técnicas / especificaciones

• Modelos disponibles: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000
• Dimensiones internas: de 400x500x400 mm a 1000x1000x1000 mm según modelo
• Rango de temperatura: Tmin seleccionable hasta -70 °C; Tmax 150/180/200 °C
• Control de humedad: configurable hasta 98% H.R.
• Precisión de control: temperatura ±0,5 °C; humedad ±2,5% H.R.
• Resolución / uniformidad: 0,1 °C; 0,1% H.R. / ±2,0 °C; ±3,0% H.R.
• Tasas de rampa: subida hasta ≈3,0 °C/min; bajada hasta ≈1,5 °C/min (opción especial disponible)
• Construcción: interior SUS 304; carcasa exterior pintada o inox; aislamiento de alta densidad
• Refrigeración: aire o agua; compresores mono o doble etapa según requerimiento
• Seguridad: sobretemperatura, sobrehumedad, sobrecarga compresor, alarma por falta de agua, avisos de fallo
• Opciones: orificio en puerta interior, registrador, purificador, deshumidificador, estantes, puertos de acceso
• Alimentación: AC 220V monofásico o AC 380V trifásico (50/60 Hz)
