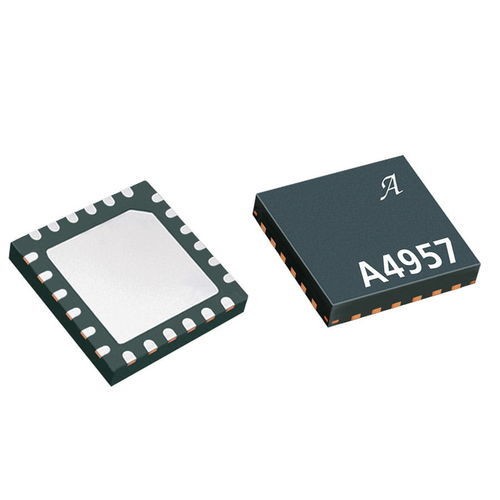

Circuito de control puerta MOSFET A4957 series

El A4957 es regulador del lleno-puente para el uso con los MOSFETs externos de la energía del N-canal y se diseña específicamente para los usos con las cargas inductivas de alta potencia tales como motores de la C.C. del cepillo. Un regulador único de la bomba de carga proporciona (>10 V) la impulsión completa de la puerta para los voltajes de la batería abajo a 7 V y permite que el A4957 funcione con una impulsión reducida de la puerta, abajo a 4.5 V. Un condensador del elástico de bota se utiliza para proporcionar el voltaje de fuente antedicho de la batería requerido para los MOSFETs del N-canal. Un sistema de gerencia único de la carga del elástico de bota se asegura de que se cargue al condensador del elástico de bota siempre suficientemente que provea el circuito de impulsión de la puerta del alto-lado. Cada uno de los MOSFETs de la energía se controla independientemente pero todos se protegen a partir tirar-por por del tiempo muerto que es userconfigured por un resistor externo. El diagnóstico integrado proporciona la indicación del undervoltage y de las averías de sobrecalentamiento. El A4957 se provee en 24 contactos 4 milímetros de × 4 milímetros de × 0.75 milímetro QFN de un cojín expuesto para la disipación termal realzada. Es plomo (Pb) libre, con la galjanoplastia del leadframe de la lata de la mata del 100% (sufijo T).
