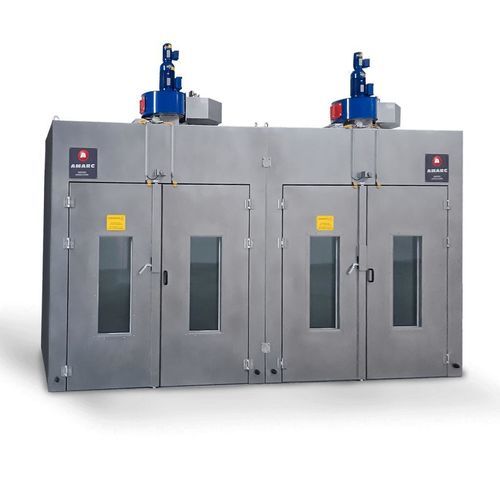

Horno de cámara

de secadode coccióncon circulación de aire

Descripción
Para procesos térmicos en los que se liberan disolventes u otras sustancias inflamables. AMARC diseña y construye hornos que garantizan el nivel de seguridad requerido en procesos térmicos donde se secan y curan productos que contienen disolventes.

Marco normativo
Durante los procesos de secado, evaporación y curado de productos que contienen disolventes se generan gases y vapores potencialmente explosivos. Los hornos utilizados para estos procesos deben cumplir la norma EN1539:2015. La aplicación de esta norma permite definir las cantidades máximas de disolvente dentro del horno y los niveles de seguridad necesarios, en función de la temperatura, el tipo de disolvente, el ciclo térmico, la cantidad de producto y el tamaño del horno. AMARC fabrica hornos con ventilación forzada aplicando la norma EN1539:2015, la directiva ATEX 2014/34/UE y estudiando las emisiones y las zonas de clasificación de acuerdo con EN60079-10-1:2015.

Diseño
El diseño del horno se desarrolla a partir del estudio del proceso específico del cliente. AMARC recurre a laboratorios de análisis externos cuando es necesario evaluar las características fisicoquímicas del producto durante la fase de calentamiento para optimizar el proceso y el diseño del horno dedicado. Esto garantiza que el horno se cree y optimice tanto en rendimiento térmico como en características de seguridad.

Seguridad
Los sistemas y componentes de seguridad se fabrican de acuerdo con los rangos establecidos por la norma EN1539:2015. Cada horno dispone de un sistema de extracción de aire "sucio" y de reposición con aire limpio, con un caudal doble calculado según el proceso. El control del horno incluye un PLC para el proceso y un PLC Safety dedicado a la gestión de las cadenas de seguridad.

Funcionamiento
Los hornos operan en ciclos por lotes, que incluyen:

• 1. Fase de carga
• 2. Fase de prelavado conforme a EN 1539
• 3. Fase de calentamiento hasta alcanzar la temperatura objetivo
• 4. Fase de mantenimiento de temperatura
• 5. Fase de enfriamiento
• 6. Fase de vaciado

Opcional
Producto realizado a medida. Existen múltiples posibilidades de personalización, desde la elección de materiales hasta la estructura de la base, el control de la puerta y el número de zonas de ajuste. El horno también se preconfigura para la integración en un sistema de producción según la lógica y los estándares de la Industria 4.0.

Materiales (opciones)
La construcción estándar prevé un revestimiento exterior en acero al carbono recubierto y piezas internas en acero galvanizado. El horno también puede fabricarse en acero inoxidable AISI 304 (u otro tipo de acero bajo pedido). La opción inox puede aplicarse a:

• Solo el interior del horno
• Solo el revestimiento exterior
• Interior y exterior (para obtener un horno totalmente en acero inoxidable)

Muchos accesorios (carcasa del panel de control, unidad de ventilación, sistemas de cierre de puerta) también pueden suministrarse en acero inoxidable bajo pedido.

Base del horno (opciones)
Dependiendo del método de carga y del proceso, la base puede suministrarse como:

• Sin base, instalado directamente sobre el suelo de la planta
• En chapa de 3,0 mm de espesor
• Con estructura aislada, con o sin raíles para carro

Especificaciones técnicas

• Normas y directivas aplicables: EN1539:2015; ATEX 2014/34/UE; EN60079-10-1:2015 para la clasificación de zonas peligrosas
• Aplicación: procesos térmicos que emiten disolventes u otras sustancias inflamables (secado, evaporación, curado)
• Ventilación: sistema de extracción y reposición con doble caudal dimensionado al proceso
• Control: PLC para control del proceso; PLC Safety dedicado para la gestión de las cadenas de seguridad
• Enfoque de diseño: personalizado según el proceso del cliente; uso de laboratorios de análisis externos para la caracterización fisicoquímica del producto
• Materiales de construcción estándar: revestimiento exterior en acero al carbono recubierto; interior en acero galvanizado
• Materiales opcionales: acero inoxidable AISI 304 disponible para interior, exterior o horno completo; accesorios en inox disponibles bajo pedido
• Opciones de base: montaje en suelo (sin base), base en chapa de 3,0 mm, base aislada con o sin raíles para carro
• Modo de funcionamiento: ciclos por lotes (Carga; Prelavado según EN1539; Calentamiento hasta la temperatura objetivo; Mantenimiento de temperatura; Enfriamiento; Vaciado)
