Producto: Elgar Power Special Test Equipment (PSTE)
Descripción: Equipo completo de pruebas eléctricas para satélites

Descripción general
El Power Special Test Equipment (PSTE) de Elgar proporciona alimentación DC programable y cargas programables a los sistemas eléctricos de satélites para pruebas funcionales del sistema. El PSTE es un sistema llave en mano operable localmente mediante una interfaz GUI o de forma remota a través de un equipo host con una única dirección Ethernet. El sistema permite a los ingenieros espaciales definir límites de bus de alimentación, esquemas de cableado, matrices de simultaneidad de modos y comportamiento del sistema en función de condiciones límite; a partir de estas definiciones se pueden generar procedimientos operativos y aplicar protecciones para realizar detección de cables, verificación de modos e identificación automatizada de accesorios de prueba y capacidades de modo relacionadas.

El PSTE pretende reducir la necesidad de adquirir nuevo equipo de prueba de potencia para cada nuevo satélite proporcionando recursos de energía escalables dimensionados para flexibilidad y eficacia de costes. El sistema supervisa y protege los sistemas eléctricos del satélite frente a daños por errores de programación o fallos del sistema.

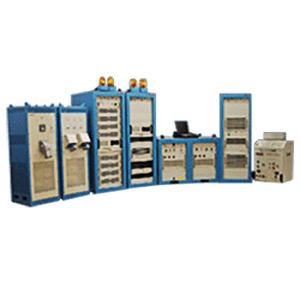

Recursos (sistema ilustrado)
Transformadores de aislamiento AC

• Potencia nominal: 75 KVA
• Convierte 480 VAC trifásico Delta a 208 VAC trifásico Wye

Rack de alimentación principal

• Cinco canales de potencia de 10 kW; 150 VDC a 67 A cada uno
• Un canal de carga de 5 kW; 3–450 V, 0–150 A corriente constante
• Ocho salidas programables para registrador de trazado

Simulador de matriz solar

• 64 canales con 110 V Voc y 450 W cada uno

Rack de carga electrónica

• Tres canales de carga de 5 kW; 3–450 V, 0–150 A corriente constante

Interfaz de usuario remota

• PC portátil reforzado con software de interfaz de operador

Dispositivo de verificación del sistema

• Personalizado para E/S del satélite a fin de permitir la verificación manual de la configuración de alimentación

Descripción del hardware
El sistema global se representa mediante un diagrama de bloques simplificado y diagramas de bloques por rack. La Interfaz de Usuario Remota (RUI) o el Sistema Operativo Remoto (ROS) actúan como el Computer In Charge (CIC) y se comunican con el controlador del sistema en el Rack de Alimentación Principal (MPR). Los diagnósticos y la resolución de problemas pueden realizarse directamente desde el controlador MPR. La MPR suministra la potencia del bus principal desde hasta cinco fuentes internas. El Simulador de Matriz Solar (SAS) proporciona la potencia de simulación de paneles solares. La Unidad de Protección del Satélite (SPU) protege el satélite en caso de fallo de las protecciones OVP/OIP incorporadas. Para las pruebas de carga del sistema eléctrico, el Rack de Carga Electrónica (ELR) aporta tres Unidades de Carga Electrónica (ELU) programables; la MPR contiene una ELU utilizable cuando solo se requiere una ELU.

Características

• Prueba integrada de subsistemas (SAS, BSS, sistemas umbilicales)
• Aislamiento de entrada AC
• Montajes de validación de potencia
• Protecciones redundantes de sobrevoltaje (OV) y sobrecorriente (OI)

Especificaciones técnicas

• Tipo de sistema: Equipo completo llave en mano para pruebas funcionales de sistemas de alimentación de satélites
• Control: GUI local o equipo host remoto vía una única dirección Ethernet
• Transformadores de aislamiento AC: 75 KVA; convierte 480 VAC 3 fases Delta a 208 VAC 3 fases Wye
• Rack de alimentación principal (MPR): Cinco canales de 10 kW (150 VDC a 67 A cada uno)
• Canal de carga MPR: Un canal de 5 kW; 3–450 V, 0–150 A corriente constante
• Salidas registrador: Ocho salidas programables
• Simulador de matriz solar (SAS): 64 canales; 110 V Voc; 450 W por canal
• Rack de carga electrónica (ELR): Tres canales de 5 kW; 3–450 V, 0–150 A corriente constante
• ELU integrado: La MPR contiene una ELU para uso mono-ELU
• Unidad de protección del satélite (SPU): Proporciona protección adicional más allá de las OVP/OIP integradas
• Interfaz de usuario remota: PC portátil reforzado con software de interfaz de operador
• Verificación del sistema: Montajes de prueba personalizados para verificación manual de E/S de satélite
• Escalabilidad: Recursos hardware escalables según requisitos del cliente
• Seguridad/protecciones: Detección de cables, verificación de modos, identificación automatizada de montajes, protecciones redundantes para evitar daños por errores de programación o fallos del sistema
