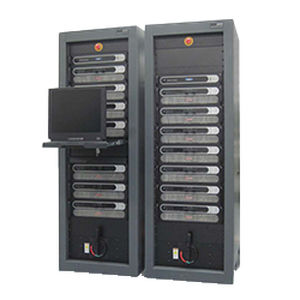

Producto: Simulador de arreglo solar (SAS)
Descripción: Emulación fotovoltaica

Visión general
Un arreglo solar de una nave espacial está sujeto a grandes variaciones de temperatura, cambios en la insolación, variaciones mecánicas y envejecimiento, lo que afecta significativamente su rendimiento a corto y largo plazo. Para probar el entorno de potencia de una nave espacial en tierra, un simulador de arreglo solar reproduce todas las salidas posibles del arreglo solar basándose en una gran variedad de condiciones de entrada, incluyendo rotación orbital, giro, alineación de eje, eventos de eclipse, operación al inicio y al final de la vida útil. El SAS proporciona control programable de todos los parámetros que conforman la curva I/V de las células solares, permitiendo una simulación precisa de paneles solares bajo diversas condiciones espaciales y una verificación completa de los sistemas de potencia de la nave y la electrónica asociada.

Cada Simulador de Arreglo Solar es un sistema integrado listo para usar con una interfaz gráfica en Windows y software de control de hardware. Puede controlarse de forma remota y dirigirse como un único equipo cuando se integra en el sistema de pruebas del cliente mediante interfaces Ethernet estándar u opcionales GPIB usando comandos en formato SCPI. Los sistemas de protección de hardware discretos son estándar, incluyendo subsistemas capaces de eliminar la potencia en la salida del SAS en menos de 10 microsegundos. Cada cadena SAS cuenta con un interruptor automático electrónico y desconexión por relé para localizar fallos y minimizar las interrupciones. Se han entregado sistemas SAS que van desde unidades de I+D de escritorio de 2 canales hasta sistemas capaces de controlar simultáneamente dos sistemas SAS de 64 canales. Los sistemas se pueden personalizar mediante un enfoque modular estándar para cumplir requisitos especiales.

Características y ventajas

• Modo spin para simular un satélite en rotación.
• Modo eclipse mejorado para programar eventos de eclipse con control total sobre los parámetros de la curva V–I y los tiempos de permanencia.
• Opera con reguladores de derivación secuencial y rastreadores de punto de máxima potencia.
• Múltiples capas redundantes OVP/OIP y protección contra sobretensiones del bus.
• Sistema de apagado por hardware y protección discreta que permite eliminación de potencia <10 microsegundos.
• Control total del comportamiento I/V mediante la tecnología Fast Profiling Current Source (FPCS).
• Modo no paramétrico para programar curvas I/V específicas para la aplicación.
• Los módulos FPCS pueden configurarse en serie o en paralelo para simular segmentos de arreglo mayores; varios sistemas SAS maestros pueden conectarse para crear sistemas SAS muy grandes.
• Conectores de salida definidos por el cliente.

Especificaciones técnicas

• FPCS (Fast Profiling Current Source) proporciona control programable de los cuatro parámetros necesarios para controlar de forma independiente la curva I/V característica de diodo para cada canal.
• Modo no paramétrico disponible para programación de curvas I/V personalizadas.
• Cada canal FPCS entrega 450 W o 500 W de potencia.
• Dos canales alojados en un solo chasis de 5-1/4" (factor de forma de dos canales por chasis).
• Cada módulo FPCS puede simular una o dos cadenas de arreglo; los módulos pueden conectarse en serie o en paralelo para simular segmentos mayores.
• El voltaje de circuito abierto y la corriente de cortocircuito son escalables según los requisitos del cliente.
• Control remoto vía Ethernet estándar; interfaz GPIB opcional disponible; control mediante comandos en formato SCPI.
• Protección de hardware discreta: interruptor automático electrónico y desconexión por relé por cadena; subsistemas capaces de eliminar la potencia de salida en menos de 10 microsegundos.
• Los sistemas van desde unidades de I+D de escritorio de 2 canales hasta sistemas configurados de gran número de canales (ejemplos incluyen sistemas que controlan dos configuraciones SAS de 64 canales).
• Diseñado para operar en la rodilla de la curva I/V; la fuente de corriente de perfilado rápido permite una simulación precisa de la potencia real de los arreglos solares.
