Manguera para bebida Imawrap®

de siliconade alta presiónde transferencia

Descripción del producto

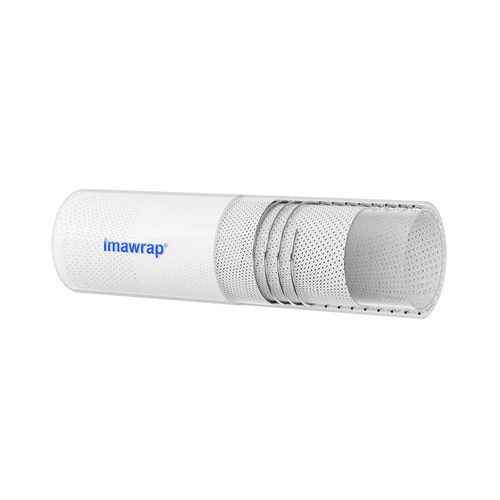

Imawrap® es una manguera de succión mandrinada en silicona curada al platino, reforzada con 4 capas de tejido de poliéster y un alambre helicoidal SS 316. Diseñada para el transporte a alta presión de líquidos y semilíquidos, está indicada para procesos biotecnológicos, farmacéuticos, alimentarios, bebidas y cosméticos, y ofrece un radio de curvatura reducido para instalaciones compactas.

Fabricación y materiales
Fabricada en sala limpia ISO Clase 7. El revestimiento interior está compuesto por resina de silicona curada al platino de baja volatilidad, probada en extractables (estudios TOXIKON base E&L) y conforme a la normativa NSF-51 para resinas de grado alimentario. Las capas exteriores pueden codificarse por color para prevenir contaminaciones cruzadas.

Disponibilidad y racores
Se suministra en longitudes a medida, con o sin tri-clamp SS 316L, racores BSP y otros racores estándar. Adecuada para transferencias de líquidos a alta presión y aplicaciones de vacío.

Aplicaciones

• Líneas de proceso biotecnológicas
• Producción farmacéutica
• Sistemas de transferencia en vacío
• Líneas de alimentación y retorno de biorreactores
• Procesado de cosméticos, alimentos y bebidas

Certificaciones

• Estudios TOXIKON base E&L disponibles para el revestimiento interior
• Certificación NSF-51 en la resina del revestimiento
• Conforme a US FDA 21 CFR 177.2600 (contacto alimentario)
• Cumple USP Clase VI
• Conforme a ISO 10993
• Cumple RoHS (sin metales pesados restringidos)
• Libre de ftalatos / bisfenoles / plastificantes volátiles
• Certificación TSE/BSE (sin materiales de origen animal)

Características clave

• Flexible con buen radio de curvatura para un enrutamiento compacto
• Tamaños disponibles desde 1/4" hasta 6" de diámetro (tamaños estándar listados abajo)
• Construcción en silicona curada al platino de baja volatilidad
• Revestimiento interior en resina de silicona homologada NSF-51
• Adecuada para servicio en vacío
• Diseño resistente a pliegues
• Rango de temperatura de uso: -80°C a +180°C
• Esterilizable en autoclave; compatible con CIP y SIP
• Codificación de color personalizable para evitar contaminación cruzada
• Inodora y sin sabor
• Conforme con FDA 21 CFR, USP Clase VI y Farmacopea Europea 3.1.9

Tamaños estándar disponibles (tabla)
# | PART NO. | TAMAÑO EN MM (ID x OD) | TAMAÑO EN PULGADAS (ID) | PRESIÓN MÁXIMA DE SERVICIO (BAR) @ 27°C | PRESIÓN MÍNIMA DE ROTURA (BAR) @ 27°C | RADIO DE CURVATURA (MM) | VACÍO Hg @ 27°C (MM)
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P

Especificaciones técnicas

• Nombre del producto: Imawrap®
• Construcción: manguera mandrinada en silicona curada al platino
• Refuerzo: 4 capas de tejido poliéster + alambre helicoidal SS 316
• Revestimiento interior: resina de silicona curada al platino (NSF-51), extractables probados
• Entorno de fabricación: sala limpia ISO Clase 7
• Rango de temperatura: -80°C a +180°C
• Esterilización: autoclave; compatible con CIP y SIP
• Racores disponibles: tri-clamp SS 316L, racores BSP y otros racores estándar
• Rango de tamaños: de 1/4" a 6" de diámetro (tamaños estándar listados arriba)
• Uso previsto: transferencias líquidas de alta presión y aplicaciones de vacío
• Conformidad: FDA 21 CFR 177.2600, USP Clase VI, ISO 10993, RoHS
• Características: silicona de baja volatilidad, resistente a pliegues, inodora y sin sabor, codificación de color personalizable
