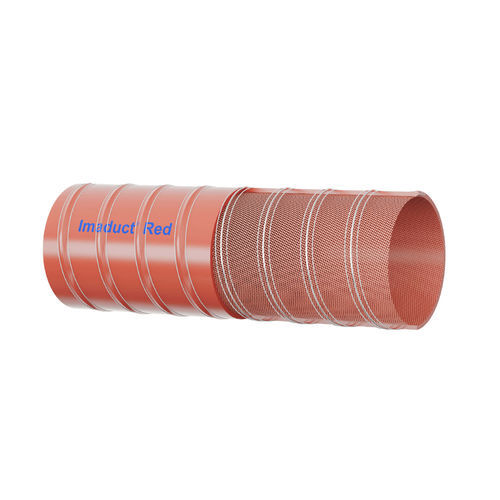

Conducto de aire flexible ImaDuct™

espiraladoredondocircular

Descripción del producto
Manguera de conducto flexible fabricada con tejido de fibra de vidrio de alta calidad recubierto por ambas caras con caucho de silicona. Un alambre helicoidal de acero inoxidable está integrado en el interior para refuerzo estructural. La superficie exterior cuenta con recubrimiento de silicona y un sobreenvoltura de fibra de vidrio para protección térmica y frente al desgaste.

Aplicaciones

• Extracción de aire caliente de hornos cerámicos y hornos industriales.
• Sistemas de ventilación y climatización en cabinas de aeronaves, helicópteros y distintos vehículos.
• Escape de hornos de aire caliente y extracción de humos en aplicaciones de alta temperatura.

Certificaciones

• Conforme a USFDA 21 CFR 177.2600
• Cumple la Directiva UE 2015/863

Características principales

• Apto para diversos gases, incluidos aire caliente y humos.
• Rango de temperatura de servicio: +70°C a +300°C.
• Tejido de fibra de vidrio con recubrimiento de silicona en ambas caras para estabilidad térmica y protección superficial.
• Refuerzo interno mediante alambre helicoidal de acero inoxidable para mantenimiento de la forma y soporte.
• Diseño en espiral de paso estrecho para alta flexibilidad y ventilación eficiente.
• Pequeño radio de curvatura; resistente a dobleces; puede doblarse hasta 360°.
• Resistente a aceites, disolventes, ozono, agua y hongos.

Colores

• Rojo
• Blanco
• Transparente

Tamaños estándar disponibles

• 1 | 32 2.5DT | 32 x 2.5 mm (ID x OD) | 1.25 in (ID) | Presión máxima de trabajo: 2.6 bar @27°C | Presión mínima de rotura: 400 bar @27°C | Radio mínimo de curvatura: 64 mm | Vacío Hg @70°F/27°C: 10 mm
• 2 | 38 2.5DT | 38 x 2.5 mm | 1.5 in (ID) | Presión máxima de trabajo: 2.6 bar @27°C | Presión mínima de rotura: 400 bar @27°C | Radio mínimo: 64 mm | Vacío: 10 mm
• 3 | 51 2.5DT | 51 x 2.5 mm | 2 in (ID) | Presión máxima de trabajo: 2.5 bar @27°C | Presión mínima de rotura: 350 bar @27°C | Radio mínimo: 84 mm | Vacío: 10 mm
• 4 | 63 2.5DT | 63 x 2.5 mm | 2.5 in (ID) | Presión máxima de trabajo: 2.3 bar @27°C | Presión mínima de rotura: 300 bar @27°C | Radio mínimo: 102 mm | Vacío: 10 mm
• 5 | 75 2.5DT | 75 x 2.5 mm | 3 in (ID) | Presión máxima de trabajo: 2.1 bar @27°C | Presión mínima de rotura: 270 bar @27°C | Radio mínimo: 121 mm | Vacío: 10 mm
• 6 | 89 2.5DT | 89 x 2.5 mm | 3.5 in (ID) | Presión máxima de trabajo: 2.0 bar @27°C | Presión mínima de rotura: 250 bar @27°C | Radio mínimo: 141 mm | Vacío: 5 mm
• 7 | 100 2.5DT | 100 x 2.5 mm | 4 in (ID) | Presión máxima de trabajo: 1.9 bar @27°C | Presión mínima de rotura: 250 bar @27°C | Radio mínimo: 160 mm | Vacío: 5 mm
• 8 | 127 3DT | 127 x 3 mm | 5 in (ID) | Presión máxima de trabajo: 1.5 bar @27°C | Presión mínima de rotura: 170 bar @27°C | Radio mínimo: 199 mm | Vacío: 5 mm
• 9 | 150 3DT | 150 x 3 mm | 6 in (ID) | Presión máxima de trabajo: 1.3 bar @27°C | Presión mínima de rotura: 125 bar @27°C | Radio mínimo: 237 mm | Vacío: 5 mm

Especificaciones técnicas

• Material: Tejido de fibra de vidrio con recubrimiento de caucho de silicona en ambas caras.
• Refuerzo: Alambre en espiral (helicoidal) de acero inoxidable en el interior del tubo.
• Rango de temperatura de servicio: +70°C a +300°C.
• Medios adecuados: Diversos gases, incluidos aire caliente y humos.
• Mecánica: Espiral de paso estrecho para ventilación flexible, pequeño radio de curvatura, resistente a dobleces; puede doblarse hasta 360°.
• Resistencia química/ambiental: Resistente a aceites, disolventes, ozono, agua y hongos.
• Colores disponibles: Rojo, Blanco, Transparente.
• Tamaños estándar y presiones de trabajo/rotura y radios de curvatura indicados arriba.
