Manguera para vapor Imawrap-C™

de siliconapara aplicaciones de alta presiónde transferencia

Descripción del producto

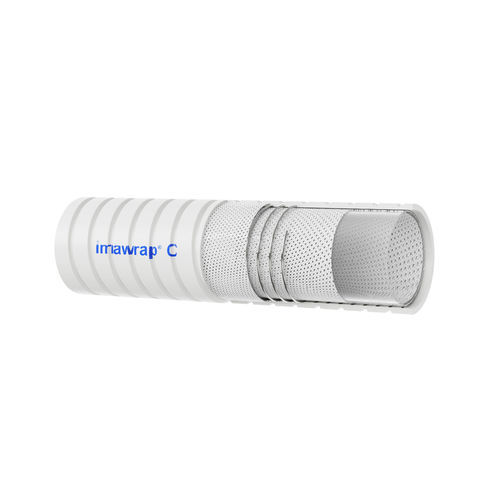

Imawrap-C™ es una manguera de silicona de paso interior liso, curada por platino, reforzada con alambre helicoidal SS 316L y cuatro capas de tejido poliéster de alta calidad, con una cubierta exterior convolucionada de silicona. Las múltiples capas de poliéster aumentan la resistencia a la explosión. El producto es adecuado para aplicaciones que requieren alta resistencia al doblado y transferencia de vapor a alta presión en las industrias farmacéutica y biotecnológica.

Aplicaciones

• Procesamiento farmacéutico
• Procesamiento de alimentos
• Aplicaciones con célula de carga (load cell)
• Transferencia CIP, WFI
• Transferencia de polvo a granel
• Transferencia de cosméticos y agua ultrapura
• Transferencia de vapor a alta presión

Certificaciones

• Estudios E&L basados en Toxikon disponibles para el revestimiento interior
• Certificación NSF-51 en revestimiento de resina
• Conforme a la norma alimentaria US FDA 21 CFR 177.2600
• Conforme a USP Clase VI
• Conforme a ISO 10993-1
• RoHS; libre de ftalatos / bisfenol / plastificantes volátiles; certificación TSE / BSE
• Certificación de origen animal (sin materiales derivados de animales)
• Acreditación USFDA DMF #26201
• Paquete de validación completo disponible bajo solicitud

Características clave

• Alta clasificación de presión para un manejo seguro del transporte de materiales
• Diseñada para aplicaciones con alto vacío
• Excelente flexibilidad y resistencia al doblez
• Trazabilidad por lote
• Rango de temperatura: -55 °C a 220 °C
• Disponible con extremos tri-clover SS316L
• Esterilizable por autoclave, CIP y SIP; compatible con óxido de etileno y radiación gamma

Tamaños estándar (catálogo)
# | CATALOGUE NO. | SIZE IN MM (ID x OD) | SIZE IN INCH (ID) | MAX WORKING PRESSURE (IN BAR) @ 27°C | MIN BURST PRESSURE (IN BAR) @ 27°C | MIN BEND RADIUS IN (MM) | VACUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Características / especificaciones técnicas

• Revestimiento interior: silicona curada por platino (paso interior liso)
• Refuerzo: alambre helicoidal SS 316L
• Envoltura de refuerzo: 4 capas de tejido poliéster de alta calidad
• Cubierta exterior: cubierta convolucionada de silicona
• Rango de temperatura: -55 °C a 220 °C
• Métodos típicos de esterilización: autoclave, CIP, SIP, óxido de etileno, radiación gamma
• Accesorios disponibles: opción de extremos tri-clover SS316L
• Trazabilidad: trazable por lote
• Conformidad: US FDA 21 CFR 177.2600, USP Clase VI, ISO 10993-1, NSF-51 en revestimiento de resina, RoHS y libre de plastificantes nocivos especificados
• Usos previstos: transferencia de vapor a alta presión, farmacéutica, biotecnología, alimentaria, agua ultrapura, CIP/WFI, transferencia de polvo a granel, células de carga
