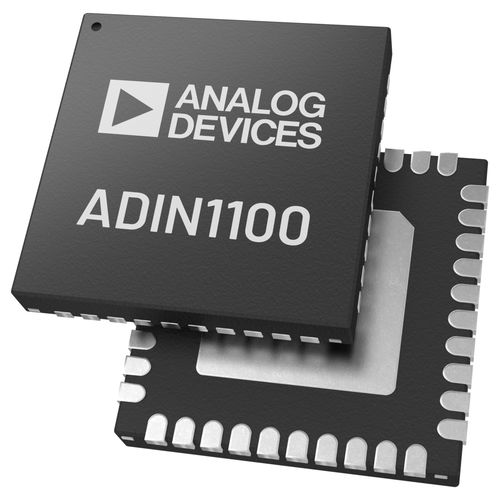

Módulo transceptor Ethernet ADIN1100

de automatizaciónde baja potenciaanalógico

El ADIN1100 es un transceptor 10BASE-T1L de bajo consumo y puerto único diseñado para aplicaciones Ethernet industriales y cumple con el estándar Ethernet IEEE® 802.3cg-2019™ para Ethernet de par único (SPE) de 10 Mbps de largo alcance. El ADIN1100 integra un núcleo Ethernet PHY con toda la circuitería analógica asociada, el búfer de reloj de entrada y salida, el registro de control de la interfaz de gestión y los registros del subsistema, así como la interfaz MAC y la lógica de control para gestionar el reinicio, el control de reloj y la configuración de pines. El ADIN1100 admite un alcance de cable de hasta 1.700 metros con autonegociación activada y tiene un consumo ultrabajo de 39 mW. El núcleo PHY admite el modo operativo de 1,0 V p-p y el modo operativo de 2,4 V p-p definidos en la norma IEEE 802.3cg y puede funcionar con un único carril de alimentación de 1,8 V o 3,3 V, con la opción de voltaje más bajo que admite el nivel de voltaje de transmisión de 1,0 V p-p. El ADIN1100 dispone de un circuito integrado de monitorización de la tensión de alimentación y un circuito de reinicio de encendido (POR) para mejorar la robustez del sistema. La interfaz MDIO es una interfaz serie de 2 hilos para la comunicación entre un procesador host o MAC y el ADIN1100, permitiendo así el acceso a la información de control y estado en los registros de gestión del núcleo PHY. Esta interfaz es compatible con las estructuras de trama de gestión de las cláusulas 22 y 45 del estándar IEEE 802.3. APLICACIONES Control de procesos Automatización de edificios Instrumentos e interruptores de campo cumple la norma 802.3cg-2019 del IEEE 10BASE-T1L Alcance del cable de hasta 1700 m con 1,0 V p-p y 2,4 V p-p Admite niveles de transmisión de 1,0 V p-p y 2,4 V p-p Admite aplicaciones de seguridad intrínseca
