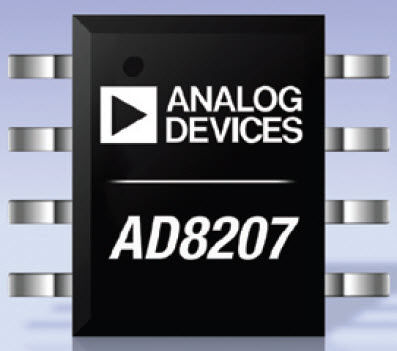

Amplificador de tensión AD8207

diferencialde alta tensiónPWM

El AD8207 es un amplificador diferencial de alimentación única ideal para amplificar pequeñas tensiones diferenciales en presencia de una gran tensión de modo común. El rango de tensión de modo común de entrada operativo va de -4 V a +65 V con una alimentación de 5 V. El AD8207 funciona con una tensión de alimentación única de 3,3 V a 5 V, y es ideal para soportar grandes tensiones de modo común PWM de entrada, típicas en aplicaciones de control de solenoides y motores. El AD8207 está disponible en un encapsulado SOIC de 8 terminales. Su excelente comportamiento en CC con la temperatura reduce al mínimo los errores en el bucle de medida. La deriva de offset suele ser inferior a 500 nV/°C, y la deriva de ganancia suele ser inferior a 10 ppm/°C. El AD8207 es ideal para aplicaciones bidireccionales de detección de corriente. Dispone de dos pines de referencia, VREF1 y VREF2, que permiten al usuario compensar fácilmente la salida del dispositivo a cualquier tensión dentro del rango de alimentación. Con VREF1 conectado a la patilla V+ y VREF2 conectado a la patilla GND, la salida se ajusta a la mitad de la escala. Conectando ambos pines a GND la salida es unipolar, comenzando cerca de tierra. Conectando ambos pines a V+ la salida es unipolar empezando cerca de V+. Otras compensaciones de salida se consiguen aplicando una tensión externa de baja impedancia a los pines VREF1 y VREF2. Aplicaciones Detección de corriente de lado alto en Control de motores Control de solenoides Control de inyección diesel Gestión del motor Control de la suspensión Control dinámico del vehículo Convertidores CC-CC Ideal para aplicaciones de derivación de corriente Filtros EMI incluidos desviación de offset de entrada máxima de 1 μV/°C Alto rango de tensión en modo común supervivencia de -25 V a +75 V Ganancia = 20 V/V
