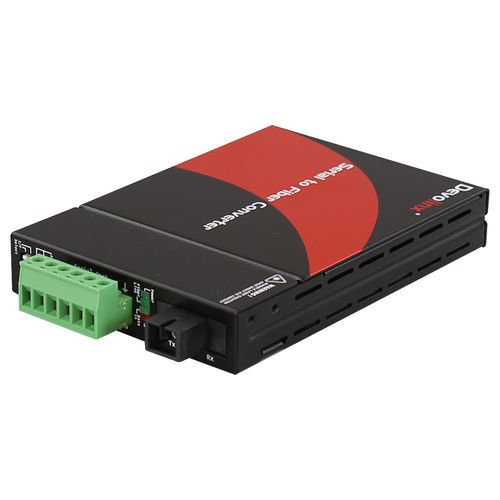

Convertidor de protocolos STF-300C-WB20

de comunicacionesRS422/RS485RS-232

Descripción del producto Convertidor de RS-232/422/485 a Fibra, WDM-B 20km, TX1550nm - RX1310nm, con conector SC. Introducción El STF-300C-WB20 proporciona una solución de convertidor de fibra para extender la distancia de transmisión RS-232 o RS-422/RS-485 hasta 20 km sobre fibra monomodo (WDM). El convertidor está equipado con múltiples circuitos de interfaz, para conexión a RS-232, RS-423, o RS-422/485/ (2 o 4 hilos). El STF-300C-WB20 asegura la transmisión de datos sobre fibra resistente a EMI a velocidades de hasta 256kbps para RS-232 o hasta 1024kbps para RS-422/485. Características - Extender la transmisión serie de 20 km sobre fibra de una sola hebra (WDM) - Interfaz de datos seleccionable para RS-232/422/423/485/TTL - Seleccionable para RS-422/485 de dos o cuatro hilos - Bloque de terminales de tornillo enchufable para un fácil cableado RS-422/485 - Plug-n-play y tamaño compacto Contenido del paquete - STF-300C-WB20 - Guía de inicio rápido - Adaptador de alimentación externo Accesorios opcionales - CBF-SC01SC-SS: Cable simplex monomodo SC a SC de 1 metro Especificaciones técnicas - Velocidad de baudios: RS-485 hasta 1024kbps, RS-232 hasta 256kbps - Señales serie: RS-485 2 hilos, RS-485 4 hilos, RS-232 + RTS/CTS 5 hilos, RS-232 3 hilos - Pull High/Low: Ajuste por interruptor DIP - Tasa de transferencia: 31.104Mbps - Número de puertos de fibra: 1 puerto - Fibra 100 BASE-FX: 1 puerto (conector SC) - Longitud de onda: TX1550nm - RX1310nm - Distancia de transmisión: 20 km - Número de puertos serie: 1 puerto - Interfaz serie: RS-232/422/485 - Interruptor DIP: Interruptor de interfaz serie de 4 pines - Indicador LED: PWR, Datos, Prueba, Enlace de fibra - Carcasa: Metal - Montaje: Mesa, Chasis - Dimensiones (An × Al × Pr): 85.6 × 122.6 × 20.0 mm (3.37 × 4.83 × 0.79 pulgadas) - Peso: 0.66 lb (0.3 kg) - Conexión de alimentación: Jack DC - Voltaje de entrada: 12V DC@1A - Consumo de energía del sistema: Máx. 5 Watts - Temperatura de funcionamiento: 0° a 50° C (32° a 122° F) - Temperatura de almacenamiento: 0° a 70° C (32° a 158° F) - Humedad relativa ambiental: Hasta 90% sin condensación - Certificaciones: FCC, CE - EMI: CE, FCC Parte 15 Clase A - EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8 - MTBF: 257,063 horas - Verde: Cumple con RoHS - Garantía: 5 años
