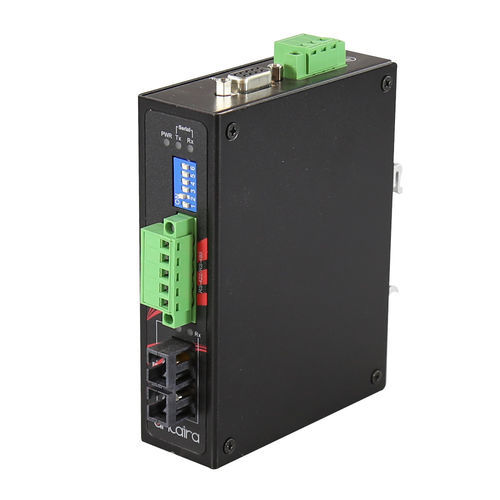

Convertidor de protocolos STF-401C-CM02-T

de mediosRS422/RS485en serie

Descripción del producto La serie de convertidores de medios serie a fibra industrial compacta STF-401C proporciona una solución para extender la distancia de transmisión de datos de cualquier dispositivo serie RS-232 o RS-422/485 con opciones de fibra 100Fx (conector SC o ST) a través de Multi-Mode en 2Km o Single-Mode en 30Km. Presenta un diseño tipo riel DIN para ofrecer a los usuarios una instalación y mantenimiento fáciles en cualquier entorno industrial difícil. Una solución perfecta para cualquier aplicación de “Punto a Punto” con: - Fabricación industrial en automatización de fábricas; - Detección remota y señalización/medición en ITS; - Resistente a EMI para la transmisión de datos de IED en automatización de subestaciones; - Control industrial en automatización de control de procesos, como WWTP y petróleo/gas/minería Características - Diseño sin ventilador y riel DIN para entornos industriales difíciles - Puerto serie integrado 1Port RS-232(DB9) o RS-422/485(Bloque terminal) - Soporta SC o ST Multi-modo 2Km, Single-modo 30Km - Interruptor DIP para cambiar las señales de datos RS-485 Pull High/Low Resistor - Soporta voltaje de entrada de 9 ~ 48VDC - Soporta protección contra polaridad inversa - Soporta un rango de temperatura de operación: -40 a 70°C - Aplicable con aplicación de red en cadena de margarita de fibra serial topología de anillo simple medio dúplex Punto a Punto - Garantía de 5 años Contenido del paquete - Guía de instalación rápida Accesorios opcionales - MDR-10-24: Serie de 10 vatios / 24 VDC / 0.42 Amp Fuente de alimentación industrial delgada de salida única para riel DIN Especificaciones técnicas - Velocidad de baudios: 300bps ~ 921kbps - Señales serie: - RS-232 - TxD, RxD, GND ( DCD, DTR, DSR corto interno ; CTS, RTS corto interno ) - RS-422-4w - TxD+, TxD-, RxD+, RxD-, GND - RS-485-2w - Data+, Data-,GND - Pull High/Low: ajuste de interruptor DIP - Tasa de transferencia: 300bps ~ 921kbps - Número de puertos de fibra: 1 puerto - Fibra 100 BASE-FX: 1 puerto (conector SC) - Longitud de onda: 1310nm - Distancia de transmisión: 2 km - Potencia Tx: -14 ~ -23.5 dBm @ 50/125μm / -14~-20 dBm @ 62.5/125μm - Sensibilidad Rx: -31 dBm - Número de puertos serie: 1 puerto - Interfaz serie: RS-232/422/485 - Interruptor DIP: Interfaz serie de 6 PIN / Interruptor Pull High(Low) - Indicador LED: PWR, Serial TX/RX, Fiber TX/RX - Carcasa: Metal, Protección IP50 - Montaje: Montaje en riel DIN, Montaje en pared (Opcional) - Dimensiones (An × Al × Pr): 34.4 × 91.2 × 120mm (1.35 × 3.59 × 4.72 pulgadas) - Peso: 1.54 lbs (0.7 kg) - Conexión de alimentación: bloque terminal removible de 3 pines - Voltaje de entrada: 9V–48V DC - Consumo de energía del sistema: 2.52 Watts- @0.28A max, 9 VDC - Protección contra polaridad inversa: Presente - ESD: 15KV - Temperatura de operación: -40° a 70° C (-40° a 158° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación - Certificaciones: FCC, CE - EMI: FCC Part15, CISPR (EN55022/24) Clase A - EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 - Pruebas de estabilidad: Choque: MIL-STD-810F Método 516.5; Caída libre: MIL-STD-810F Método 516.5; Vibración: MIL-STD-810F Método 514.5 C-1 & C-2 - MTBF: 216,388 horas - Verde: Cumple con RoHS - Garantía: 5 años
