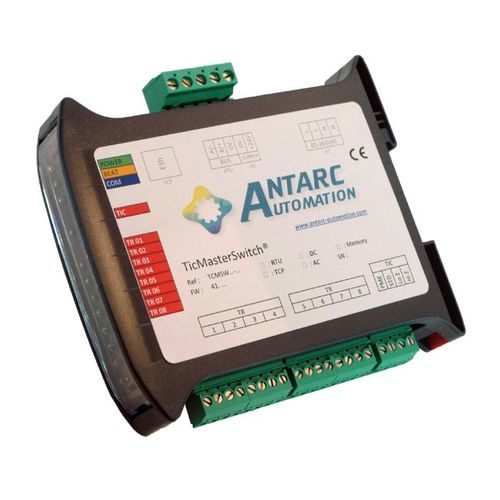

Pasarela de comunicación TicMasterSwitch®

de telemetríaTCPEthernet

Descripción
El TicMasterSwitch® combina un TicMaster® y un TicSwitch® en una única caja. Están disponibles todas las funcionalidades de ambos equipos.

Funciones TicMaster®

• Decodifica los tramas de Teleinformación cliente (TIC) tal como las proporcionan los contadores electrónicos EDF/ERDF.
• 1 entrada TIC con acoplador optoaislado integrado para evitar problemas de modo común y compatible con líneas TIC largas.
• Entrada configurable en alta o baja impedancia para coexistencia con sistemas de terceros (DEIE, concentradores, ...).
• Compatible con contadores Azules (CBE), Amarillos (CJE), Verdes (ICE), PME-PMI y SAPHIR.
• Soporta todas las velocidades TIC (1200 o 9600 baudios) y contadores con inyección (4Q – PME-PMI / Emeraude / Saphir).
• Firmware conforme al documento normativo ERDF-NOI-CPT_0x. Más de 550 etiquetas TIC decodificadas; hasta 1100 magnitudes accesibles individualmente.
• Tratamientos para paliar defectos típicos de la TIC (ausencia de datos, mezcla de información, CRC faltante, ...).
• Síntesis de índices totales (todas las franjas tarifarias combinadas) y por energía con acceso a curvas de carga.
• Versión M: almacenamiento persistente de datos incluso sin alimentación (memoria no volátil).

Funciones TicSwitch®

• Extrae la franja tarifaria en curso de las señales TIC y la muestra mediante una de las 8 salidas de contacto seco NO.
• Soporta hasta 8 franjas tarifarias según tipo de contador y contrato.
• Franjas según tipo de contador:
  • Azul (CBE): hasta 6 franjas (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR)
  • Linky (LNK): 1 a 8 franjas
  • Amarillo (CJE): 6 franjas (HPE/HCE/HPH/HCH/P/PM)
  • Verde (ICE): hasta 8 franjas (PM/HH/HPE/HCE ...)
  • ICE-4Q inyección: hasta 8 franjas (P/HPH/HCH/HPE/HCE/...)
  • PME-PMI: hasta 8 franjas (PTCOUR1 o PTCOUR2)
  • SAPHIR: hasta 8 franjas (PTCOURD o PTCOURF)
• Con CBE, CJE e ICE-2Q: decodifica el periodo de suministro en curso.
• Con ICE-4Q, PME-PMI y SAPHIR: configurable para decodificar periodo de suministro o de inyección vía registro Modbus dedicado.

Varios

• Las salidas TOR no utilizadas pueden reasignarse para control vía Modbus.
• Funciones de supervisión y alarma disponibles para aplicaciones de alta fiabilidad.
• LEDs para puesta en servicio rápida y diagnósticos; monitorización de cada vía TIC accesible vía Modbus.

Puesta en servicio

• Se entrega listo para su uso. Excepto ajustar la dirección Modbus, no se requiere configuración para el funcionamiento básico.
• La configuración de la vía TIC y la construcción de la tabla Modbus son automáticas. No se necesita software ni hardware dedicado.

Campos de aplicación

• GTB / GTC
• Sistemas de gestión y optimización energética
• Monitorización energética
• Sistemas de telelectura

Sitios objetivo

• Edificios pequeños
• Instalaciones privadas (consumo + producción PV)
• Almacenes logísticos
• Pequeños cuadros generales (TGBT)
• Pequeños bloques residenciales

Especificaciones técnicas

• Referencia: TCMSWR-D
• Estado: Producto nuevo
• Número de entradas TIC: 1
• Lista no exhaustiva de contadores soportados:
  • Contadores azules electrónicos (CBE / CBEMM / CBETM – mono/tri): p.ej. Landis & Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (según FW); Sagem S10C2, U3C2, C1000, C2000, C2000-4, ...
  • LINKY mono y tri
  • Contadores amarillos (CJE): p.ej. Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • Contadores verdes (Emeraude) (ICE-2Q y ICE-4Q): p.ej. Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • Contadores PME-PMI: p.ej. Landis & Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • Contadores SAPHIR: p.ej. SagemCom C3500, ALTYS, ...
  • Cohabitación posible con DEIE, concentrador MAEC, ...
  • El contador SL7000 no dispone de salida TIC
• Bus: RS485 en par trenzado (versión RTU); opción TCP (Ethernet) según versión
• Velocidades de bus: 1200, 2400, 9600, 19200, 56700 baudios
• Paridad: sin / par / impar
• Protocolo: Modbus / Jbus
• Funciones Modbus soportadas: 3, 6 y 16
• Longitud de agrupamiento: 16 registros
• Alimentación: 10-30 VDC o 85-264 VAC (según versión). Opciones disponibles: 24 VDC o 240 VAC
• Consumo: 0,36 W - 15 mA (típ.) @ 24 V DC
• Conexiones: alimentación y bus vía conector extraíble Phoenix MSTB paso 5.08; vía TIC vía conector extraíble Phoenix MCV paso 3.81
• Dimensiones: 22,5 (A) x 101 (Al) x 119 (F) mm
• Peso: 125 g
• Fijación: carril DIN simétrico
• Posición de funcionamiento: indiferente
• Ambiente: Temperatura de funcionamiento -20°C a 80°C; humedad 10–90 %HR (sin condensación)
