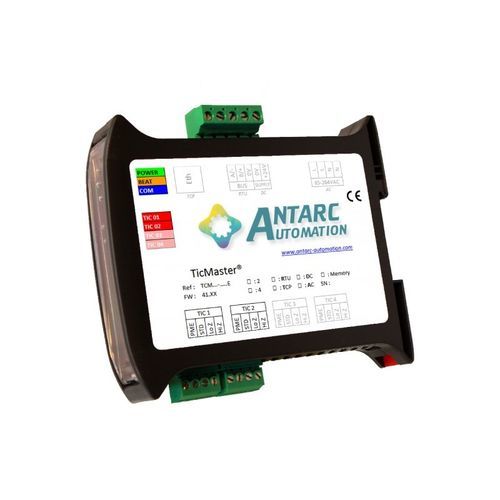

Pasarela de comunicación TicMaster®

de telemetríaEthernetRS-485

Descripción :

• 2 a 10 entradas TIC compatibles con los principales contadores eléctricos (BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR)
• Configuración automática de canales TIC y tabla Modbus
• Carcasa modular para riel DIN ocupando una única unidad
• Esclavo Modbus/JBUS (RTU o TCP según versión)
• Alimentación: 10–30 VCC o 85–264 VCA (según versión)
• Copia de seguridad ilimitada de valores TIC sin alimentación (opción memoria M)

Funciones y descripción detallada :
El TicMaster® procesa en tiempo real las señales de teleinformación (TIC) emitidas por los contadores electrónicos. Disponible en versiones de 2 a 10 entradas TIC independientes, cada entrada incorpora un acoplador optoaislado para evitar problemas de modo común en instalaciones con varios contadores y enlaces TIC largos. Las entradas son configurables en alta o baja impedancia para coexistir con sistemas de terceros.

El TicMaster® es compatible con contadores BLEU (CBE), LINKY, JAUNE (CJE), VERT/ICE, PME‑PMI y SAPHIR. Soporta velocidades TIC de 1200 o 9600 baudios y gestión de contadores en inyección (4Q). La pasarela decodifica una amplia gama de etiquetas TIC y pone a disposición numerosas magnitudes (hasta 37 en BLEU, 52 en LINKY, 17 en JAUNE, 355 en PME‑PMI, 226 en VERT y 244 en SAPHIR según suscripción). Los procesos correctivos integrados subsanan defectos nativos de la TIC (CRC ausente, mezcla de tramos tarifarios, datos ausentes, etc.) y sintetizan índices totales y por energía para proporcionar curvas de carga.

Ventajas :

• De 2 a 10 entradas TIC por módulo
• Carcasa modular para riel DIN ocupando una única unidad
• Compatible con todos los contadores con salida teleinfo: BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR en 2Q y 4Q, modos Histórico o estándar, TIC 1200 o 9600
• Configuración totalmente automática de canales y tabla Modbus
• Diagnóstico completo mediante 4 LEDs y monitorización por canal
• Recopilación de toda la información TIC disponible
• Corrección de defectos nativos de la teleinfo (PME‑PMI, ICE 4Q en inyección, ...)
• Generación de índices por tramo tarifario (PME‑PMI) e índices totales por energía
• Compatible con cualquier maestro Modbus/JBUS (RTU o TCP según versión)
• Alimentación: 10–30 VCC o 85–264 VCA (según versión)

Información técnica :

• Número de vías de entrada TIC: 2 a 10 (según versión)
• Listado no exhaustivo de contadores soportados: contadores electrónicos BLEU (CBE), contadores LINKY monofásicos y trifásicos, contadores electrónicos JAUNE (CJE), contadores VERT/ICE (2Q y 4Q), contadores PME‑PMI, contadores SAPHIR. Convivencia posible con DEIE, concentrador MAEC, etc.

Bus y protocolo :

• RS485 en par trenzado (RTU)
• Velocidades serie: 1200, 2400, 9600, 19200, 56700 baudios
• Paridad: sin / par / impar
• Ethernet en par trenzado (TCP): 10 / 100 Mbps
• Protocolo: Modbus / JBUS
• Funciones soportadas: 3, 6 y 16
• Longitud de agrupación: 30 registros

Alimentación :

• Tensión: 10–30 VCC o 85–264 VCA (según versión)
• Consumo: 0,25 W - 10 mA (típ.) @ 24 V CC

Conexiones :

• Alimentación y bus: conector extraíble Phoenix MSTB paso 5.08 mm
• Vías TIC: conector extraíble Phoenix MCV paso 3.81 mm

Geometría :

• Dimensiones: 22,5 (A) x 101 (Al) x 119 (P) mm
• Peso: 105 g
• Fijación: riel DIN simétrico
• Posición de funcionamiento: indiferente

Ambiente :

• Temperatura de funcionamiento: -20 °C a 80 °C
• Humedad relativa: 10–90 % HR (sin condensación)

Características / especificaciones técnicas :

• Nombre comercial: TicMaster®
• Entradas TIC: 2 a 10 (según modelo)
• Salida maestro: Modbus/JBUS RTU (RS485) o TCP (Ethernet) según versión
• Alimentación: 10–30 VCC o 85–264 VCA (según versión)
• Memoria opcional: Opción M para copia ilimitada de valores ante corte de alimentación
• Decodificación: soporte ampliado de etiquetas TIC (cantidades máximas variables según tipo de contador)
• Diagnóstico: monitorización por vía vía LEDs y Modbus
• Carcasa: modular riel DIN, 1 unidad
