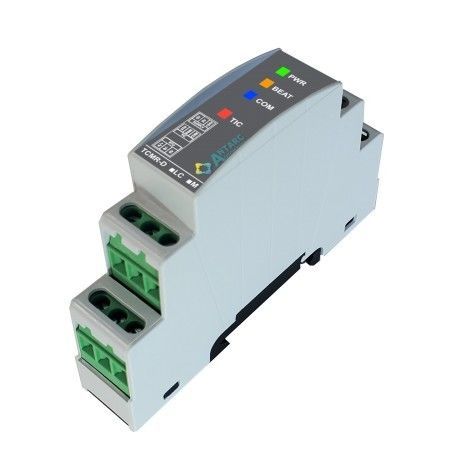

Pasarela de comunicación TicMasterLC®

de telemetríaen serieRS-485

Resumen

• 1 entrada TIC compatible con contadores BLEU y LINKY
• Acceso a los 8 relés virtuales de Linky
• Carcasa DIN 1 módulo (cuadro doméstico)
• Configuración automática
• Esclavo Modbus/Jbus RTU
• Alimentación 10–30 VDC

Descripción
El TicMaster LC es una pasarela de procesamiento en tiempo real de las señales de teleinformación (TIC) emitidas por los contadores electrónicos. La entrada TIC incorpora un acoplador optoaislado para eliminar problemas de modo común en líneas TIC largas. Compatible con todos los contadores BLEU (CBE) y Linky; admite todas las velocidades TIC (1200 o 9600 baudios) y contadores en inyección. El firmware cumple el documento ERDF-NOI-CPT_0x. La mayoría de las etiquetas TIC se decodifican y están disponibles inmediatamente sin configuración, con acceso hasta 37 campos en BLEU y 52 en Linky. El TicMaster LC realiza tratamientos para compensar defectos intrínsecos de la TIC y sintetiza índices acumulados (todas las franjas tarifarias) y por energía para un acceso inmediato a las curvas de carga.
Los valores leídos se ponen a disposición de un sistema maestro mediante Modbus/Jbus RTU. El TicMaster LC se entrega listo para usar: salvo el ajuste de su dirección Modbus/Jbus, no requiere configuración. La configuración del canal TIC (velocidad y modo) y la construcción de la tabla Modbus son automáticas e idénticas entre instalaciones. Para aplicaciones que requieren alta fiabilidad, se pueden activar funciones de supervisión y alarma. LEDs frontales permiten una puesta en servicio y diagnóstico rápidos; el monitoreo de la línea TIC es accesible vía Modbus.

Ventajas

• Carcasa modular DIN, 1 módulo adecuada para cuadros domésticos
• Compatible con todos los contadores con salida teleinfo: BLEU, LINKY; modos Histórico o Estándar; TIC 1200 o 9600
• Configuración totalmente automática
• Diagnóstico completo mediante 4 LEDs
• Recopilación del 100% de la información TIC
• Acceso a los 8 relés virtuales de Linky
• Generación de un índice acumulado
• Compatible con cualquier maestro Modbus/Jbus RTU
• Alimentación 10–30 VDC

Especificaciones técnicas

• Contadores soportados (lista no exhaustiva): contadores electrónicos BLEU (CBE / CBEMM / CBETM – mono/ trifásicos) p.ej. Landis&Gyr L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 (según firmware); Sagem S10C2, U3C2, C1000, C2000, C2000-4; contadores LINKY monofásicos y trifásicos
• Bus: RS485 sobre par trenzado
• Velocidades: 1200, 2400, 9600, 19200, 56700 baudios
• Paridad: ninguna / par / impar
• Protocolo: Modbus / Jbus
• Funciones soportadas: 3, 6 y 16
• Longitud de agrupamiento: 30 registros
• Alimentación: 10–30 VDC
• Consumo: 0.25 W - 10 mA (típ.) @ 24 V DC
• Conexiones: bornes de tornillo paso 5.0 mm
• Dimensiones: 18 (A) x 98 (Al) x 62 (F) mm
• Peso: 55 g
• Montaje: rail DIN simétrico
• Posición de funcionamiento: indiferente
• Temperatura de funcionamiento: -20°C a 80°C
• Humedad ambiente: 10–90 % RH – sin condensación
