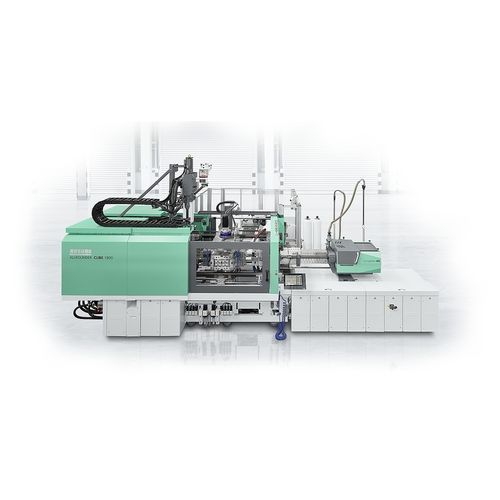

Máquina de inyección horizontal ALLROUNDER CUBE

servoeléctricapara PPpara TPE

Descripción
La máquina de inyección ALLROUNDER CUBE está diseñada para maximizar la producción en series altas, reduciendo el espacio ocupado e integrando operaciones de proceso cuando es necesario.

Resumen de las ventajas

• Sincronía – Tecnología adaptada a moldes cúbicos para llenado, refrigeración y retirada de piezas simultáneos.
• Ahorro de espacio – Alto rendimiento en una huella compacta gracias a una segunda unidad de inyección situada sobre la placa portamolde móvil; el CUBE 1800 es especialmente compacto.
• Duplicación de output – La técnica de molde cúbico permite duplicar el número de cavidades en la misma superficie de sujeción, aumentando la producción entre un 100 % y un 200 % según la aplicación.
• Integrable – Permite integrar fases de proceso (desenroscado, retirada, montaje) sin aumentar el tiempo de ciclo.

Características

• Molde cúbico – Dobla el número de cavidades y reduce los tiempos de ciclo en la misma superficie de montaje, incrementando considerablemente la producción de piezas.
• Refrigeración – Suministro de agua de refrigeración a medida, adaptado a la técnica cube para producciones de 1, 2 o 3 componentes.
• Unidad de inyección móvil – Segunda unidad de inyección desplazable sobre la placa portamolde móvil, proporcionando amplio espacio de instalación y flexibilidad para procesos multicomponente.
• Rodillera servoeléctrica – Rodillera doble de cinco puntos con guiado múltiple para posicionamiento preciso y aplicación de fuerzas simétricas.

Ejemplos de piezas

• Tapón abatible – ALLROUNDER CUBE 2900: ejemplo de producción de 32 tapones bicolores en 8,5 s; la técnica cube aumenta la producción y reduce la energía por pieza.
• Rodillos de cesta inferior – Configuración Reverse‑Cube: producción de rodillos completamente ensamblados hasta un 40 % más rápida (ej. 24 piezas en 9,5 s).
• Pieza funcional 3 componentes – Piezas multi‑material (PP/TPE/POM) fabricadas con un molde 8+8+8 en una ALLROUNDER CUBE 1800 mediante inyección y montaje integrado.

Datos técnicos
Variantes principales y datos técnicos seleccionados:

ALLROUNDER CUBE 4600
Distance between tie bars: 1020 x 1020 mm
Clamping force: 4600 kN
Injection unit: 1300, 2100, 3200, 4600 – horizontal
Moving injection unit: 70, 100, 170, 290, 400, 800, 1300, 2100, 3200

ALLROUNDER CUBE 2900
Distance between tie bars: 820 x 820 mm
Clamping force: 2900 kN
Injection unit: 400, 800, 1300, 2100, 3200 – horizontal
Moving injection unit: 70, 100, 170, 290, 400, 800, 1300

ALLROUNDER CUBE 1800
Distance between tie bars: 570 x 570 mm
Clamping force: 1800 kN
Injection unit: 400, 800, 1300 – horizontal
Moving injection unit: 70, 100, 170, 290, 400, 800
