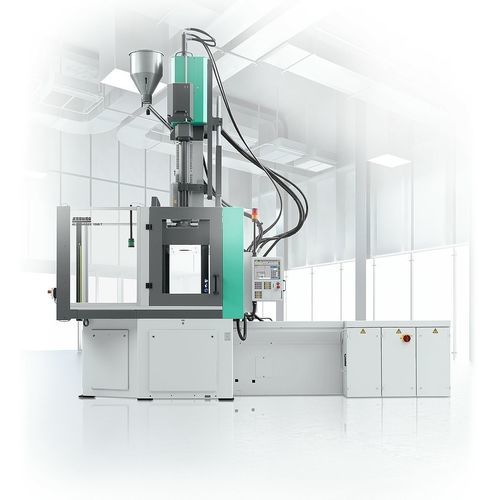

Máquina de inyección vertical ALLROUNDER T

servoeléctricacon mesa rotativacon bandeja rotativa vertical

Descripción
La alternativa para tareas exigentes: máquinas de moldeo por inyección vertical ALLROUNDER T con mesa giratoria servoelectrica de tres estaciones, secuencias de giro configurables y gran superficie de sujeción para utillajes complejos.

Ventajas en un vistazo

• Dimensiones escalonadas: Gama de máquinas con tamaños finamente escalonados y distintas unidades de inyección; las mesas giratorias se accionan por lo general de forma servoelectrica.
• Simultaneidad: Versiones con mesas giratorias y de transferencia permiten el moldeo, la inserción/sobremoldeo y la retirada simultáneos; el concepto vertical de espacio libre facilita los flujos paralelos.
• Automatizable: Las ALLROUNDER T verticales se integran con facilidad en líneas de producción automatizadas; hay opciones de sistemas llave en mano.
• Alta precisión: Acumulador de presión y funciones avanzadas de control proporcionan la precisión necesaria en sectores exigentes como el médico y el de la movilidad.

Características

• Mesa giratoria de tres estaciones: Inserción, sobremoldeo y retirada simultáneos; diseñada para procesos multi-etapa complejos.
• Ergonomía: El sistema vertical de espacio libre facilita la carga/descarga manual y el acceso del operario.

Ejemplos de componentes

• Conector icam: Producción en mesa giratoria de dos componentes de conectores de ocho pines con juntas para conexiones seguras entre cámaras y electrónica (ejemplo de producción en gran volumen).
• Tapa de portátil: Diseño multimaterial ligero que combina superficies brillantes y texturizadas Clase A para tapas de portátil de alta gama.

Características técnicas (ejemplos documentados)
ALLROUNDER 2000 T: Diámetro mesa: 2000 mm
Fuerza de cierre: 2000 kN
Unidad de inyección (según EUROMAP): 400, 800

ALLROUNDER 1800 T: Diámetro mesa: 1800 mm
Fuerza de cierre: 2000, 2500, 3200 kN
Unidad de inyección (según EUROMAP): 400, 800, 1300, 2100

ALLROUNDER 1600 T: Diámetro mesa: 1600 mm
Fuerza de cierre: 1000, 1600, 2000, 2500 kN
Unidad de inyección (según EUROMAP): 70, 100, 170, 290, 400, 800

ALLROUNDER 1300 T: Diámetro mesa: 1300 mm
Fuerza de cierre: 1000, 1600 kN
Unidad de inyección (según EUROMAP): 70, 100, 170, 290, 400, 800

Características / especificaciones técnicas

• Familia de máquinas / nombre de modelo: ALLROUNDER T (máquinas verticales de moldeo por inyección con mesa giratoria)
• Accionamiento / mesa: Mesa giratoria servoelectrica (opción de tres estaciones)
• Tipos de mesa giratoria: Mesa giratoria de tres estaciones, mesa giratoria libre; opciones de mesas giratorias y de transferencia
• Montaje del molde: Gran superficie de montaje para utillajes complejos
• Automatización: Diseñada para fácil integración en líneas automatizadas y sistemas llave en mano
• Elementos de precisión: Acumulador de presión y funciones de control avanzadas para alta precisión
• Diámetros de mesa y fuerzas de cierre disponibles (ejemplos por modelo): 2000 mm / 2000 kN (2000 T); 1800 mm / 2000–3200 kN (1800 T); 1600 mm / 1000–2500 kN (1600 T); 1300 mm / 1000–1600 kN (1300 T)
• Rangos de unidades de inyección (referencias EUROMAP en la documentación): ejemplos 70–2100 según modelo
• Aplicaciones típicas: Sobremoldeo de insertos, piezas multicomponente, componentes médicos y de movilidad, producción en gran volumen de conectores
