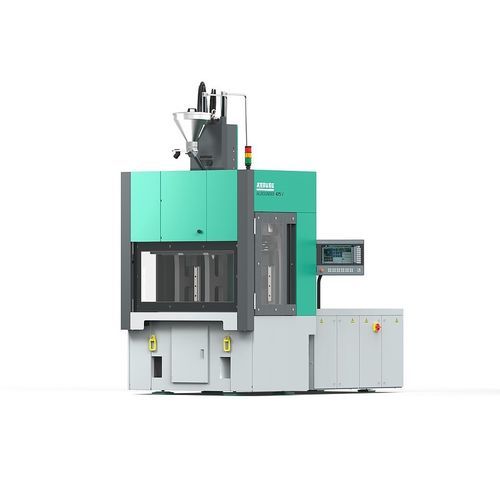

Máquina de inyección vertical ALLROUNDER V

eléctricahidráulicapara PA6

Descripción La serie ALLROUNDER V incluye máquinas de inyección vertical diseñadas para el sobremoldeo de insertos y la producción de componentes híbridos. El sistema de espacio libre vertical permite acceso al molde desde tres lados y admite la introducción/extracción manual o automatizada durante el ciclo de inyección. Las unidades de cierre verticales, con alta rigidez y precisión, protegen el molde y minimizan el desgaste.

Ventajas en un vistazo

• Específica para el sector Configuraciones modulares y opciones de equipamiento individual para cumplir requisitos sectoriales, especialmente para el sobremoldeo flexible de insertos.
• Accesibilidad sin obstáculos Sistema de espacio libre vertical que permite el acceso al molde desde tres lados; soporta manipulaciones manuales y automatizadas durante la inyección.
• Ergonomía Bajas alturas de mesa, protecciones y múltiples opciones de configuración para un trabajo ergonómico y seguro.
• Protección del molde Bancada en C giratoria y paralelismo preciso de las unidades de cierre para una transmisión de fuerza óptima y menor desgaste del molde.

Características

• Sobremoldeo Soporte para sobremoldeo automático mediante mesas giratorias de dos estaciones y robots multieje para alimentación continua y manejo seguro de insertos flexibles.
• Opciones de alimentación Disposición vertical que facilita la carga/descarga manual ergonómica; compatible con sistemas de alimentación totalmente automatizados.
• Mesas de transferencia e indexado Mesas corredizas y mesas rotativas permiten operaciones simultáneas y mayor rendimiento; opción de mesas de dos estaciones para incrementar la eficiencia del ciclo.

Ejemplos de componentes

• icam connector Conectores de ocho pines con junta para cámaras digitales, fabricados en máquinas con mesa rotativa bicomponente para producciones de alto volumen.
• Pasamuros (pase-cables) Pasamuros flexibles prefabricados e insertados en múltiples cavidades mediante robots multieje o de seis ejes.
• Inserto de conector Clavijas metálicas premoldeadas en PA6 sobremoldeadas en ALLROUNDER V y reprocesadas en ALLROUNDER eléctricos para ensamblar conectores híbridos.

Datos técnicos (selección) General: sistema de espacio libre vertical, configuraciones modulares; variantes hidráulicas y eléctricas según el modelo. Opciones de control: SELOGICA ND con pantalla táctil.

ALLROUNDER 520 V
Distance between tie bars: 520 x 520 mm
Clamping force: 1600, 2000 kN
Injection unit (according to EUROMAP): 170, 290, 400, 800

ALLROUNDER 475 V
Sistema de espacio libre vertical
Fuerza de cierre: 1000 kN
Unidad de inyección (según EUROMAP): 100, 170, 290, 400

ALLROUNDER 420 V
Distance between tie bars: 420 x 420 mm
Clamping force: 800, 1000 kN
Injection unit (according to EUROMAP): 70, 100, 170, 290, 400

ALLROUNDER 375 V
Sistema de espacio libre vertical
Fuerza de cierre: 500 kN
Unidad de inyección (según EUROMAP): 100, 170, 290

ALLROUNDER 275 V
Sistema de espacio libre vertical
Fuerza de cierre: 250 kN
Unidad de inyección (según EUROMAP): 70, 100
