Junta tórica PSQ seriesredondade poliuretanopara corte
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- tórica
- Forma
- redonda
- Material
- de poliuretano
- Aplicaciones
- de pistón, para carcasas, de perfiles, para corte
- Fluido
- para aceite mineral
- Otras características
- dinámica, estática, de alta presión
- Temperatura límite
Máx.: 110 °C
(230 °F)Mín.: -35 °C
(-31 °F)- Presión límite
250 bar, 400 bar
(3.625,9 psi, 5.801,5 psi)- Diámetro
Máx.: 109 mm
(4,291 in)Mín.: 24,5 mm
(0,965 in)- Diámetro exterior
Máx.: 130 mm
(5,118 in)Mín.: 40 mm
(1,575 in)- Dureza shore A
93 unit, 98 unit
- Velocidad
0,8 m/s
(2,6 ft/s)
Descripción

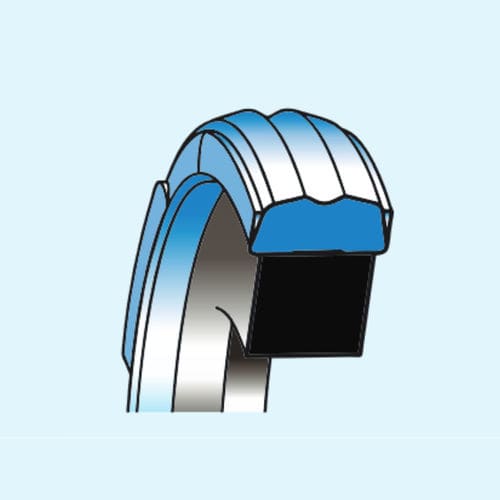

La junta PSQ tiene un perfil de doble punto en la parte dinámica y dos pequeños escalones en la parte estática, donde se aloja el anillo Q
la parte estática donde se aloja el Q-ring.
El Q-ring energiza la junta y proporciona un perfecto rendimiento de estanquidad a baja y alta presión.
La forma del doble perfil central evita las presiones hidrodinámicas sobre la junta y el consiguiente efecto de soplado.
Las piezas de estanquidad son de poliuretano de diferentes durezas, en función de las presiones de funcionamiento específicas
específicas.
Compuesto de referencia: CN (93 Shore A con Q-ring ) o, alternativamente, DN (98 Shore A con Q-ring)
Deben eliminarse las aristas cortantes o rebabas en el alojamiento de la junta.
Asegúrese de que haya un chaflán de entrada en el orificio para facilitar la instalación del pistón.
Para más información, consulte las instrucciones de montaje en la página 26
---
