Junta tórica KDSB seriesredondade elastómerode caucho
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- tórica
- Forma
- redonda
- Material
- de caucho, de elastómero, de NBR, de TPE, de termoplástico, de POM, de resina
- Aplicaciones
- de pistón, para bombonas
- Otras características
- compacta, antiextrusión
- Temperatura límite
Máx.: 100 °C
(212 °F)Mín.: -30 °C
(-22 °F)- Presión límite
Máx.: 300 bar
(4.351,1 psi)Mín.: 0 bar
(0 psi)- Diámetro
Máx.: 225 mm
(8,858 in)Mín.: 11 mm
(0,433 in)- Diámetro exterior
Máx.: 250 mm
(9,843 in)Mín.: 20 mm
(0,787 in)- Dureza shore A
70 unit
- Velocidad
0,5 m/s
(1,6 ft/s)
Descripción

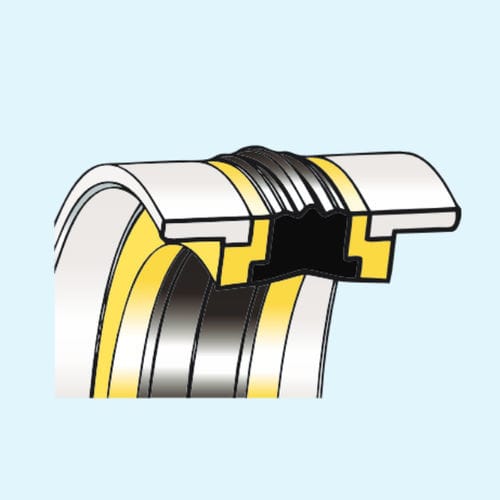

La junta compacta KDSB se compone de una unidad central en NBR que funciona como junta, dos soportes laterales, que funcionan como anillo antiextrusión, y dos anillos guía externos, que mantienen el pistón alineado en el cilindro
como anillo antiextrusión, y dos anillos guía externos, que mantienen alineado el pistón en el cilindro.
Los compuestos utilizados para fabricar este tipo de junta son los siguientes:
Los soportes laterales están hechos de un elastómero termoplástico (TPE)
Los anillos de desgaste externos son de resina poliacetálica (POM)
Referencia del compuesto: CX
El montaje de esta junta puede realizarse tanto en ranura cerrada en un pistón monobloque, como en
ranura abierta en un pistón de dos piezas.
El montaje debe realizarse de la siguiente manera:
Elemento de goma;
Soportes;
Anillos de desgaste.
Evitar mecanizar estrías en el pistón que puedan dañar la unidad de goma durante el montaje
---
