Junta tórica KDSA seriesredondade cauchode NBR
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- tórica
- Forma
- redonda
- Material
- de caucho, de NBR
- Aplicaciones
- de pistón, de guiado, para bombonas
- Otras características
- compacta, antiextrusión
- Temperatura límite
Máx.: 100 °C
(212 °F)Mín.: -30 °C
(-22 °F)- Presión límite
400 bar
(5.801,5 psi)- Diámetro
Máx.: 143 mm
(5,63 in)Mín.: 24 mm
(0,945 in)- Diámetro exterior
Máx.: 160 mm
(6,299 in)Mín.: 32 mm
(1,26 in)- Dureza shore A
70 unit
- Velocidad
0,5 m/s
(1,6 ft/s)
Descripción

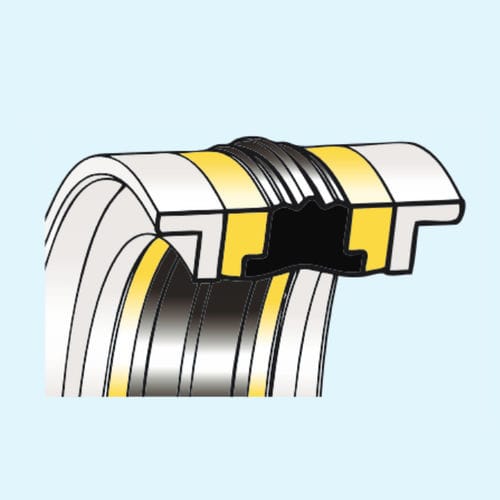

La junta compacta KDSA se compone de una unidad central de NBR que actúa como junta, dos soportes laterales que actúan como anillo antiextrusión y dos anillos guía externos que mantienen alineado el pistón en la junta
laterales, que actúan como anillo antiextrusión, y dos anillos guía externos, que mantienen alineado el pistón en el cilindro
el cilindro.
El montaje de esta junta puede realizarse tanto en ranura cerrada en un pistón monobloque, como en
ranura abierta en un pistón de dos piezas.
El montaje debe realizarse de la siguiente manera:
Elemento de goma;
Soportes;
Anillos de desgaste.
El pistón no debe presentar estrías de mecanizado que
puedan dañar la unidad de goma durante el montaje
---
