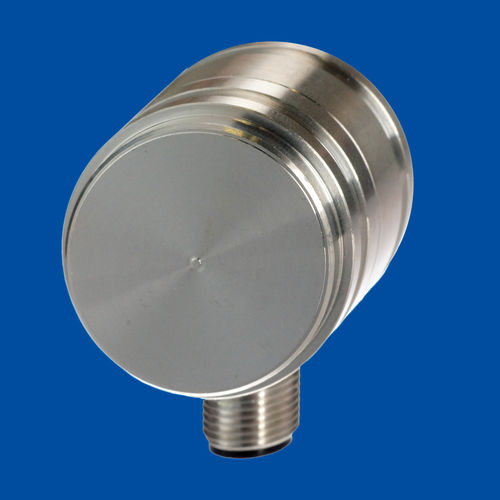

Sensor de ángulo magnético absoluto de hasta 360 grados en una carcasa plana
Especificaciones
Salida - Tensión 0,5 ... 10 V, 0,5 ... 4,5 V
Corriente 4 ... 20 mA, 3 hilos
Salida de tensión o corriente, redundante
Codificador incremental
SSI
CANopen
CANopen redundante
SAE J1939
SAE J1939 redundante
Rango de medición - Analógico 0 ... 15° a 0 ... 360° (seleccionable en incrementos de 15°)
Incremental /SSI / CAN: 0 ... 360°
Incremental: 1, 2, 3 ... 1024 pulsos por revolución
SSI: 12 bits / por revolución
CAN: 0,05° máx.
Linealidad - Analógica: ±0,3 % f.s. (típica)
Incremental /SSI / CAN: ±1° (típico)
Repetibilidad - ±0,03 % (60 ... 360°), ±0,1 % (15 ... 45°)
Material de la carcasa - Aluminio
Clase de protección - IP67 / IP69 (sólo con conector de acoplamiento)
Conexión - Conector M12, 5 pines
Conector M12, 8 pines
Salida de cable, longitud estándar 2 m
Peso - Aproximadamente 40 g (sin cable)
---
