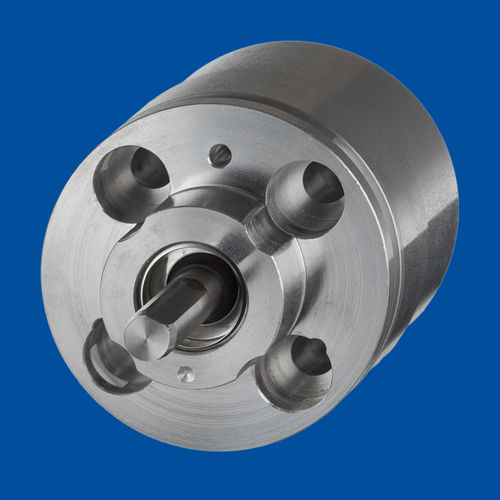

Encoder de ángulo absoluto posirot® PRAS5 / PRDS5
incrementalmagnéticosin contacto

encoder de ángulo absoluto
encoder de ángulo absoluto
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto, incremental
Tecnología
magnético
Construcción
sin contacto, con árbol macizo
Señal de salida
analógico, salida de corriente, SAE J1939, CANopen, con interfaz
Material
de acero inoxidable
Nivel de protección
estándar, IP67, IP69, IP68
Diámetro del eje

10 mm
(0,39 in)

Resolución

Mín.: 0,03 mm
(0 in)

Máx.: 0,1 mm
(0 in)

Temperatura de proceso

Mín.: -40 °C
(-40 °F)

Máx.: 85 °C
(185 °F)

Descripción

Sensor de ángulo magnético absoluto de 0 a 360° en una carcasa plana Clase de protección hasta IP67/IP69, IP68 como opción Especificaciones Salida - Tensión 0,5 ... 10 V, 0,5 ... 4,5 V Corriente 4 ... 20 mA, 3 hilos Salida de tensión o corriente, redundante Codificador incremental SSI CANopen CANopen redundante SAE J1939 SAE J1939 redundante Rango de medición - Analógico 0 ... 15° a 0 ... 360° (seleccionable en incrementos de 15°) Incremental /SSI / CAN: 0 ... 360° Incremental: 1, 2, 3 ... 1024 pulsos por revolución SSI: 12 bits / por revolución CAN: 0,05° máx. Linealidad - Analógica: ±0,3 % f.s. (típica) Incremental /SSI / CAN: ±1° (típico) Repetibilidad - ±0,1° (típica) Material de la carcasa - Acero inoxidable EN 1.4404 (AISI 316L) Clase de protección - IP67/IP69 (sólo con conector de acoplamiento) IP68 como opción Conexión - Conector M12, 5 pines Conector M12, 8 pines Salida de cable, longitud estándar 2 m Peso - Aproximadamente 500 g (sin cable)

---
