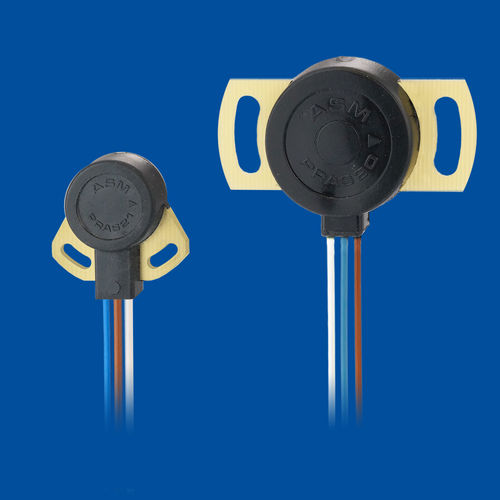

Encoder de ángulo absoluto posirot® PRAS20 / PRAS21
magnéticosin contactocon salidas de tensión

encoder de ángulo absoluto
encoder de ángulo absoluto
encoder de ángulo absoluto
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Tecnología
magnético
Construcción
sin contacto
Señal de salida
con salidas de tensión, salida de corriente
Tensión de alimentación
5 V CC, 6 V CC, 8 V CC, 9 V CC
Resolución

Máx.: 0,1 mm
(0 in)

Mín.: 0,03 mm
(0 in)

Temperatura de proceso

Máx.: 85 °C
(185 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Sensor de ángulo magnético absoluto de hasta 360 grados en una carcasa plana Sin contacto con imán de posición externo Sólo 6 mm de grosor Clase de protección IP60 Especificaciones Salida - Tensión 0,5 ... 10 V, 0,5 ... 4,5 V Corriente 4 ... 20 mA, 3 hilos PRAS20: versión redundante disponible Rango de medición - 0 ... 15° a 0 ... 360° (seleccionable en incrementos de 15°) Resolución - 0,03 % (60 ... 360°), 0,1 % (15 ... 45°) Linealidad - Hasta ±0,5 % f.s. (típico) Repetibilidad - ±0,03 % (60 ... 360°), ±0,1 % (15 ... 45°) Material de la carcasa - Fibra de vidrio epoxi, termoplástico Clase de protección - IP60 Conexión - Cable simple 3 x 0,5 mm2 Peso - Aproximadamente 8 g (sin cable)

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de ASM Automation Sensorik Messtechnik GmbH
