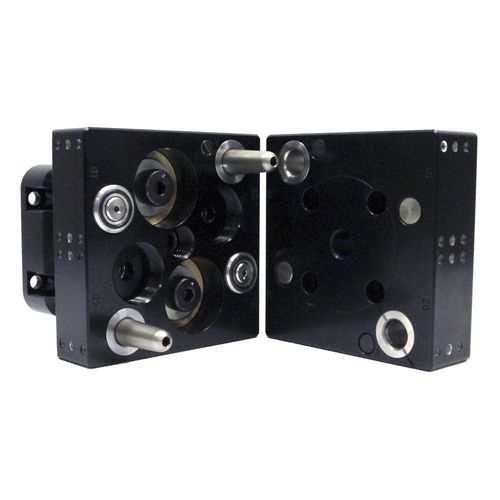

Acoplador mecánico UC-GK2

para robotsmultipuertoscompacto

Descripción del producto

• Acoplador utilitario diseñado para la conexión rápida de módulos utilitarios estándar ATI.
• Cuerpo compacto con cuatro caras de montaje para una sujeción estable de los módulos.
• Mecanismo de compliance integrado para asegurar un acoplamiento fiable ante desalineaciones.
• Opciones de sensores de presencia para detectar la conexión en el lado de la herramienta.
• Compatible con cilindros de accionamiento y actuadores lineales para la activación.
• Pines de alineación de acero inoxidable endurecido para posicionamiento repetible.

Características del producto

• (4) caras de montaje para aceptar módulos utilitarios ATI estándar.
• Compliance integrado en X/Y y Z (±4,1 mm X/Y, 2 mm Z) para compensar variaciones de alineación.
• Tipo de bloqueo: Ninguno.
• Dos puertos integrados con conectores de tipo verificado.
• Rango de temperatura de funcionamiento apto para entornos industriales (-28,9 °C a 65,6 °C).
• Fuerza mínima de acoplamiento: 980 N.

Especificaciones (tabla)
Specification : Value
Compliance Type : Integrated
Locking Type : None
Minimum Coupling Force : 980 N
Minimum Operating Temperature : -28.9 °C
Maximum Operating Temperature : 65.6 °C
Module Flats : 4
Module Type : Medium
Number of Ports : 2
Port Type : Checked
Weight :
X/Y Compliance Range : ±4.1 mm
Z Compliance : 2 mm

Especificaciones técnicas

• Número de modelo: UC-GK2
• Tipo de compliance: Integrado
• Tipo de bloqueo: Ninguno
• Fuerza mínima de acoplamiento: 980 N
• Rango de temperatura de funcionamiento: -28,9 °C a 65,6 °C
• Caras de montaje del módulo: 4
• Tipo de módulo: Medio
• Número de puertos: 2
• Tipo de puerto: Verificado
• Rango de compliance X/Y: ±4,1 mm
• Compliance Z: 2 mm
