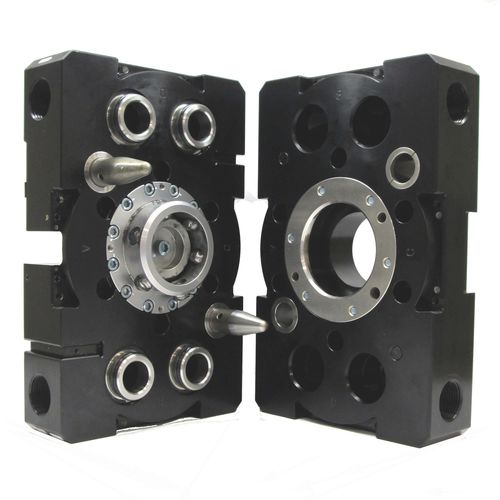

Acoplador neumático UC-GL6L

para herramientaspara tubospara robots

Descripción
El acoplador utilitario UC-GL6L proporciona conformidad modular y bloqueo automático para módulos utilitarios de montaje tipo ledge. Incluye detección de presencia del lado de la herramienta y canalización neumática de alto caudal para simplificar las conexiones y los cambios en sistemas automatizados.

Características principales

• (4) superficies de montaje para módulos utilitarios ATI de montaje en borde
• Módulo de conformidad modular que se fija al maestro o a la herramienta
• Mecanismo de bloqueo integrado con sensores para detectar presencia y estado de bloqueo
• Cilindros de accionamiento y actuadores lineales disponibles
• (4) puertos integrados 1" NPT de paso de alto caudal; pasadores de posicionado de acero inoxidable de alta resistencia

Especificaciones técnicas

• Número de modelo: UC-GL6L
• Tipo de conformidad: Modular
• Tipo de bloqueo: Automático
• Superficies del módulo: 4
• Tipo de módulo: Heavy
• Número de puertos: 4 (1" NPT paso de alto caudal)
• Tipo de puerto: Paso
• Peso: 17,1 kg (37,8 lb)
• Rango de temperatura de operación: -28,9 °C a 65,6 °C (-20 °F a 150 °F)
• Rango de conformidad X/Y: ±7,6 mm (±0,3 in)
• Conformidad Z: -11 mm (-0,44 in)
• Características: Mecanismo de bloqueo integrado; sensores integrados para presencia de herramienta y estado de bloqueo; cilindros de accionamiento y actuadores lineales disponibles

Aplicaciones / Compatibilidad

• Diseñado para módulos utilitarios ATI de montaje en borde y maestros/herramientas compatibles
• Adecuado para efector final de automatización, cambiadores de herramienta y sistemas de distribución de utilidades
