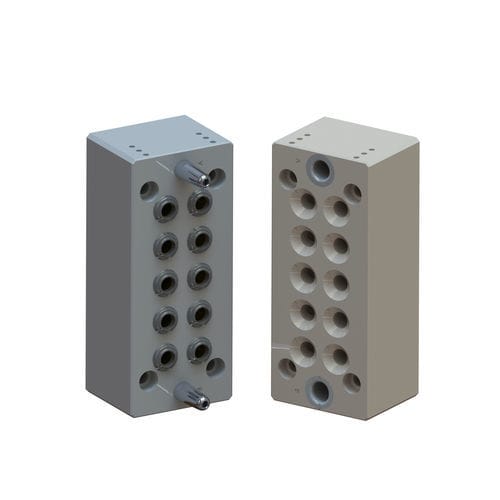

Acoplador neumático UC-GA2

multipuertospara aplicaciones industrialescompacto

Descripción del producto
El acoplador utilitario UC-GA2 proporciona conexiones neumáticas integradas en paso y una interfaz de montaje de dos planos para módulos utilitarios modulares. Diseñado para módulos de tamaño medio y automatización industrial donde es necesario enrutar múltiples líneas de aire a través de un acoplamiento compacto.

Características

• (2) superficies de montaje para módulos utilitarios estándar ATI
• Diez puertos de aire integrados en paso
• Opciones de conexión de puerto: G1/4 o 3/8 NPT
• Pernos de alineación de acero inoxidable endurecido para un acoplamiento repetible
• Cilindros de accionamiento y actuadores lineales disponibles como accesorios compatibles
• Se requiere placa adaptadora para montar en los ATI Drive Cylinders

Especificaciones técnicas

• Número de modelo: UC-GA2
• Tipo de módulo: Mediano
• Superficies de módulo: 2
• Número de puertos: 10 (pasantes)
• Conexiones de puerto: G1/4 o 3/8 NPT
• Fuerza mínima de acoplamiento: 1400 N (≈315 lbf)
• Rango de temperatura de funcionamiento: -28,9 °C a 65,6 °C (-20 °F a 150 °F)
• Peso: 4,1 kg (≈9 lb)
• Alineación: pernos de alineación de acero inoxidable endurecido
• Tipo de cumplimiento / Tipo de bloqueo: Ninguno

Montaje y compatibilidad
El UC-GA2 se monta en módulos utilitarios estándar ATI mediante las dos superficies de montaje. Se requiere una placa adaptadora para acoplar el dispositivo a los ATI Drive Cylinders. Compruebe el tamaño y el tipo de rosca del puerto (G1/4 o 3/8 NPT) con las especificaciones de su sistema neumático antes de la instalación. Contacte con su representante ATI para cilindros de accionamiento y actuadores lineales compatibles.
