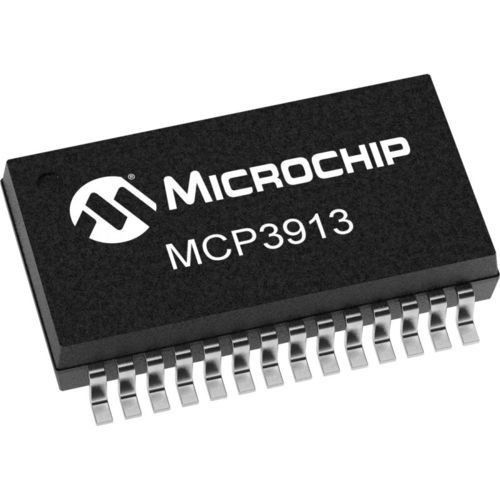

Convertidor analógico MCP3913

de alto flujode varias vías24 bits

El dispositivo MCP3913 es un Front End Analógico (AFE) de 3 V y seis canales que contiene seis ADC delta-sigma de muestreo simultáneo, seis PGA, bloque de compensación de retardo de fase, referencia de tensión interna de baja deriva, registros de calibración de error de ganancia y offset digital, e interfaz serie de alta velocidad de 20 MHz compatible con SPI. Los ADC MCP3913 son totalmente configurables, con características como: resolución de 16/24 bits, Oversampling Ratio (OSR) de 32 a 4096, ganancia de 1x a 32x, Shutdown y Reset independientes, dithering y auto-zeroing. El MCP3913 AFE incluye funciones de seguridad avanzadas para proteger las comunicaciones y los ajustes de configuración, como una suma de comprobación CRC-16 en ambas salidas de datos serie y una configuración estática del mapa de registros. También incluye un bloqueo del mapa de registros mediante una clave segura de 8 bits para impedir que se procesen comandos de escritura no deseados. El MCP3913 AFE es capaz de interconectarse con una gran variedad de sensores de tensión y corriente, incluidos shunts, transformadores de corriente, bobinas Rogowski y sensores de efecto Hall. Características del producto Seis ADC Delta-Sigma de 24 bits de muestreo simultáneo 94.sINAD de 5 dB, distorsión armónica total (THD) de -107 dBc (hasta el armónico 35), SFDR de 112 dBFS para cada canal Permite un error de medición de la potencia activa típica del 0,1% en un rango dinámico de 10.000:1 Funciones de seguridad avanzadas: - suma de comprobación de redundancia cíclica (CRC) de 16 bits - Suma de comprobación CRC de 16 bits y alerta de interrupción para la configuración del mapa de registros - Bloqueo del mapa de registros con clave segura de 8 bits Velocidad de datos programable de hasta 125 ksps Relación de sobremuestreo de hasta 4096 Modo de apagado de consumo ultrabajo con < 10 µA -diafonía de 122 dB entre canales Pines de entrada de referencia de tensión diferencial
