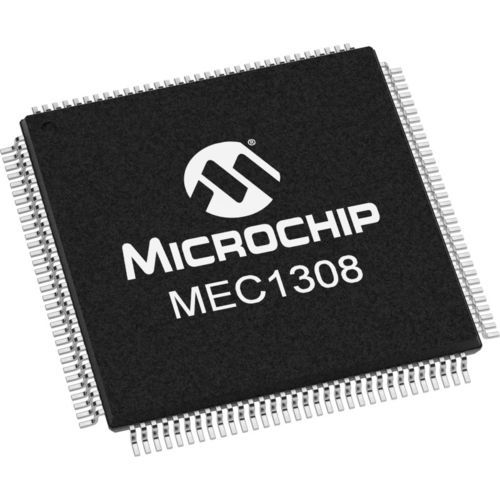

Microchip analógico MEC1308

MEC1308 es un controlador de E/S para portátiles que incorpora un controlador de sistema de teclado de alto rendimiento basado en 8051 con 64K bytes de RAM, 1 Kbyte de Boot Rom y 16 bytes de registros empaquetados en batería. La RAM de 64K se carga a través de la interfaz de memoria HOST/8051 SPI, que puede configurarse en configuración Flash SPI conmutada o en configuración Flash de interfaz periférica serie (SPI) compartida en paralelo. Dispone de cuatro puertos PS/2; una UART de 2 patillas compatible con 16C550A para puerto de depuración; un receptor de infrarrojos de consumo para Vista, dos controladores I2C/SMBus estilo 8584 con dos puertos seleccionables por controlador; y una interfaz de agente periférico IRQ serie. El MEC1308 dispone de dos planos de alimentación independientes para proporcionar funciones de "encendido instantáneo" y de gestión de la alimentación del sistema. Además, el MEC1308 incorpora un sofisticado circuito de control de potencia (PCC). Componentes de la familia MEC1308-NU MEC1308-NU-TR Características del producto controlador de sistema 8051 controlador de sistema ARM de 32 bits encapsulado 132 DQFN Flash SPI externa 64 KB DE RAM matriz de exploración de teclado de 18x8 7 pines de salida de propósito general adicionales 4 puertos SMBus 4 canales de convertidor analógico-digital 4 LED 2 temporizadores de bajo consumo
