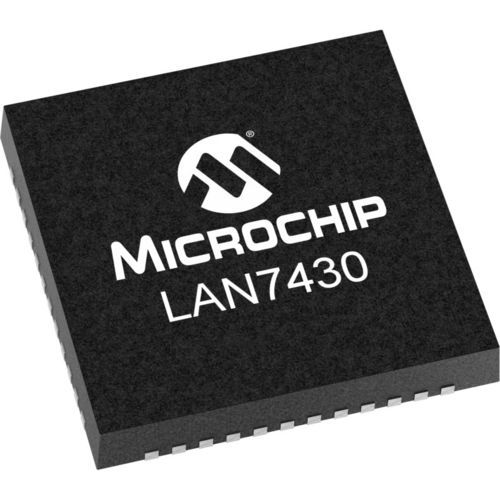

Microchip programable LAN7430

El LAN7430 de Microchip es un puente PCIe 3.1 (a 2,5GT/s) a Gigabit Ethernet, que proporciona una solución de conectividad PCIe a Ethernet de muy alto rendimiento y rentable. LAN7430 contiene un controlador Ethernet PHY, PCIe PHY, PCIe endpoint, Ethernet MAC, OTP integrado, JTAG TAP y EEPROM. El dispositivo admite Ethernet 10BASE-T, 100BASE-TX y 1000BASE-T con autonegociación, corrección automática de polaridad, compatibilidad con HP Auto-MDIX† y es compatible con los estándares IEEE 802.3/802.3u/802.3ab. La red basada en PCIe proporciona flexibilidad para el enrutamiento y la colocación de las conexiones de red en cualquier parte del sistema. Se han integrado mejoras específicas para PCIe LPSS (Low Power Sub-States) L1.1 y LPSS L1.2 para reducir el consumo de energía del sistema. LAN7430 está disponible con una amplia gama de controladores que incluyen Windows®, Linux® y Pseudo Code para el desarrollo hacia RTOS. LAN7430 también es compatible con el protocolo de tiempo de precisión que utiliza el estándar industrial 1588-2008 PTP. Se proporcionan GPIOs que pueden definirse por software para esta función. Esta función incluye una salida de comparación de temporizador programable que también puede configurarse por software. El LAN7430 integra todos los reguladores de tensión necesarios y sólo requiere una fuente de alimentación de 3,3 V. El árbol de reloj integrado permite ahorrar aún más en la lista de materiales, ya que sólo requiere un cristal externo o una fuente de reloj. Se proporciona una interfaz EEPROM, aunque no es obligatoria; una memoria OTP integrada puede proporcionar los datos de configuración, reduciendo aún más el coste y la carga de diseño del sistema.
