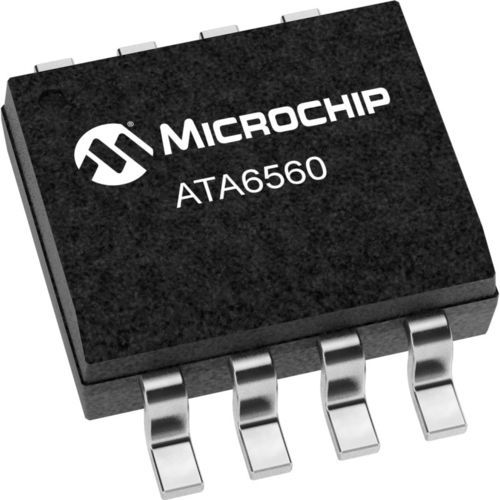

El Microchip ATA6560 es un transceptor CAN de alta velocidad preparado para CAN FD que proporciona una interfaz entre un controlador de protocolo de red de área controlada (CAN) y el bus CAN físico de dos hilos. El transceptor está diseñado para aplicaciones CAN de alta velocidad (hasta 5Mbit/s) en la industria del automóvil, proporcionando capacidad de transmisión y recepción diferencial a (un microcontrolador con) un controlador de protocolo CAN. Ofrece un rendimiento mejorado de compatibilidad electromagnética (EMC) y descarga electrostática (ESD), así como características como: Comportamiento pasivo ideal ante el bus CAN cuando la tensión de alimentación está desconectada. Los tres modos de funcionamiento (Standby, Normal y Silent Mode) junto con las funciones dedicadas de seguridad contra fallos hacen del Microchip ATA6560 una excelente elección para todo tipo de redes CAN de alta velocidad, especialmente en nodos que requieren un modo de bajo consumo con capacidad de activación a través del bus CAN.
Para adquirir el ATA6560 u obtener información adicional, póngase en contacto con cualquier representante de ventas o distribuidor mundial autorizado de Microchip.
Características del producto
Totalmente compatible con ISO 11898-2,-5, SAE J2284
Preparado para CAN FD
Velocidad de comunicación de hasta 5Mbit/s
Baja emisión electromagnética (EME) y alta inmunidad electromagnética (EMI)
Receptor diferencial con amplio rango de modo común
Modo silencioso (sólo recepción)
Capacidad de activación remota a través del bus CAN
Comportamiento funcional predecible en todas las condiciones de alimentación
El transceptor se desconecta del bus cuando no recibe alimentación
Detección de bloqueo recesivo RXD
Alta capacidad de manejo de descargas electrostáticas (ESD) en los pines del bus
Pines de bus protegidos contra transitorios en entornos de automoción
Función de tiempo de espera dominante de datos de transmisión (TXD)
Detección de subtensión en VCC
---
