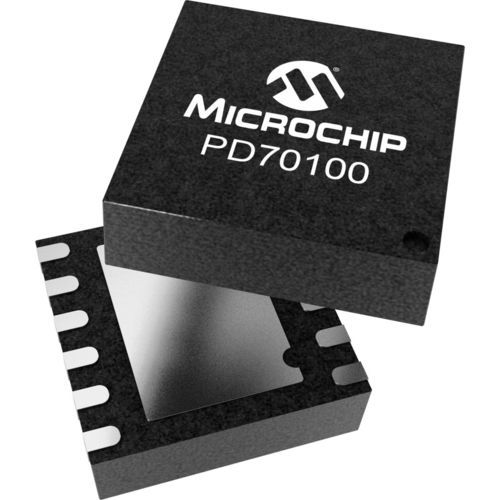

El dispositivo PD70100 forma parte de la serie de dispositivos alimentados (PD) Power over Ethernet (PoE) de Microchip. El dispositivo transmite alimentación integrada y datos analógicos en un único encapsulado de 12 patillas. Se utiliza en PD, lo que permite a los dispositivos de red de próxima generación compartir alimentación y datos a través del mismo cable. El PD70100 de Microchip está optimizado para aplicaciones de PD conformes con los estándares IEEE 802.3af Tipo 1. Los componentes de la familia IC pueden utilizarse tanto en aplicaciones de interior como de exterior.
La familia de dispositivos cumple todos los estándares de PD, tales como:
- Detección
- Clasificación
- Interruptor de aislamiento integrado con limitador de corriente de irrupción y protección contra sobrecorriente
Además, los dispositivos disponen de un mecanismo de descarga para un condensador de entrada CC / CC, que garantiza una rápida capacidad de redetección en caso de que el conector RJ-45 se desconecte y se vuelva a conectar en un breve espacio de tiempo.
Características del producto
Diseñado para soportar aplicaciones IEEE 802.3af Tipo 1
Detección de descargas parciales y firma de clasificación programable
Desconexión de la resistencia de firma tras la detección
Interruptor de aislamiento de 0,6O integrado y limitador de corriente de irrupción
Menos de 10 µA de corriente offset durante la detección
Entrada única de tensión continua (37 V - 57 V)
Amplio rango de temperaturas de funcionamiento: -40°C a 85°C
Protección térmica en chip
12 patillas, 3 × 4 mm DFN
MSL3, conforme a RoHS
---
