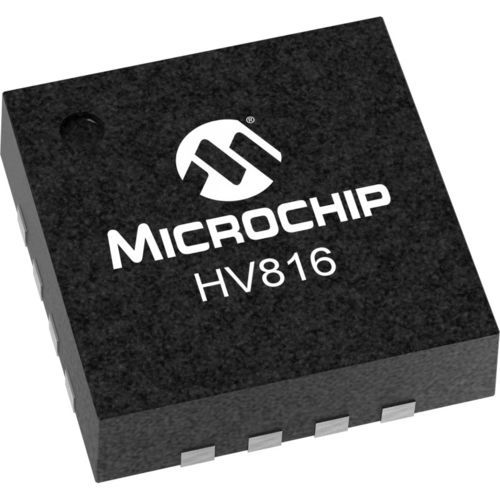

Microchip analógico HV816

El HV816 es un controlador de alto voltaje para lámparas electroluminiscentes (EL) diseñado para controlar la capacitancia de una lámpara de hasta 150nF, o un área de aproximadamente 42 pulgadas cuadradas. Consta de un convertidor elevador seguido de un puente en H. El convertidor elevador produce una salida regulada. El convertidor elevador produce una tensión de salida regulada, que se ajusta a un valor nominal de 180 V mediante una tensión de referencia interna. El puente H se utiliza para producir un accionamiento de salida diferencial y, por lo tanto, la lámpara EL verá ±180V (360V pico a pico). El HV816 dispone de dos osciladores internos, uno para controlar la frecuencia de conmutación del convertidor elevador y el otro para controlar la frecuencia de conmutación del puente en H. El control separado de cada frecuencia de conmutación permite que el convertidor elevador funcione de forma independiente. El control separado de cada frecuencia de conmutación permite flexibilidad en el diseño del circuito. La tensión de alimentación de entrada es de 2,7 a 5,5 V, pero la interfaz de habilitación (EN) y selección (SEL) del dispositivo acepta niveles lógicos altos de hasta 1,5 V. La entrada EN sirve para encender el dispositivo. La entrada EN sirve para encender y apagar el dispositivo. La entrada SEL sirve para el control lógico externo de la frecuencia de conmutación del puente H, si es necesario. La etapa del convertidor elevador HV816 utiliza un único inductor y un número mínimo de componentes externos. La tensión de entrada al inductor puede ser diferente de la tensión de entrada al HV816 (alimentación dividida). El inductor externo se conecta entre las patillas LX y VDD o, para aplicaciones de alimentación dividida, entre la patilla LX y una alimentación de tensión superior (mostrada como VIN en el diagrama de bloques).
